求助关于8051与 RS485 多机通讯开发

2019-03-24 19:23发布

您好~
目前我正在設計一個有關RS485多機通訊的工程,這是一個簡單的系統
這系統的MCU適用8051 並且使用 MAX488這個IC將 UART轉換成 全雙工的485
線路則是利用網路線 網路線也是雙絞線 因此覺得這樣可行

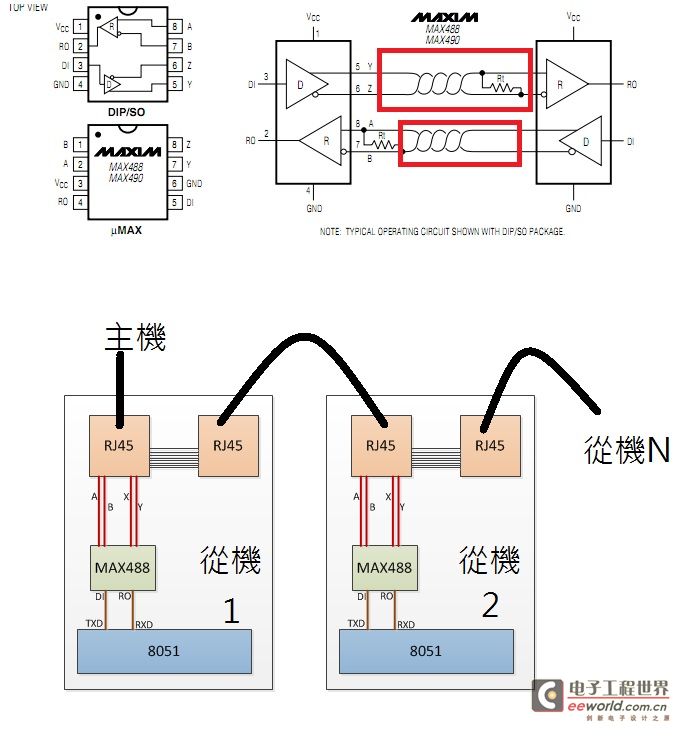

連接方式為:
主機 --> 子機1-->子機2-->子機n
如圖: 1.jpg
目前測試出來發現,主機傳送資料給子機 ,子機都可以確實的接收到資料,
但如果由子機回傳資料給主機,主機都無法接收,接一台子機還可以被主機
接收到資料,但接了兩台以上就不行了,我有嘗試過100.歐姆電阻匹配,
或是使用3.3K電阻進行上拉及下拉,都是不行的。

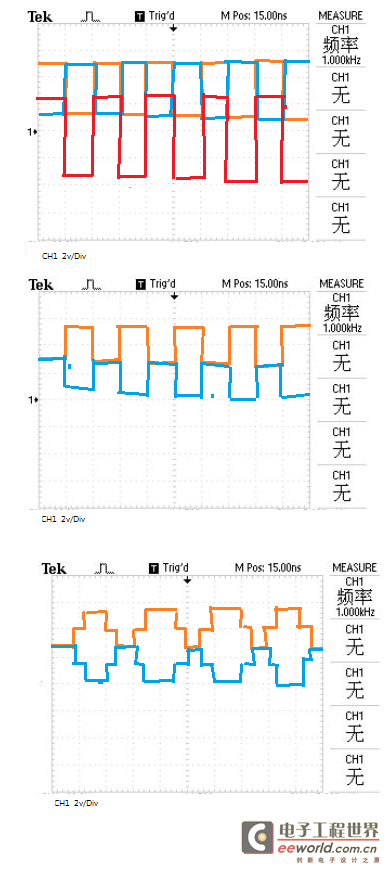

後來 利用示波器測量子機傳出來的訊號,得到以下這張圖
圖片中,第一個示波器的波形是:單一接上一台子機,並傳送資料給
主機的波形,橘 {MOD}與藍 {MOD}為正確的差分信號,可以讓主機正確的接收到
資料。

圖片中第二個示波器波形,為我接上了兩個子機,其中尾端子機有接100
歐姆的終端電阻,接上了之後,並且讓其中一台子機傳出訊號,主機接收不
到了,看到差分訊號便成了這副模樣。

第三個波形是接上了上拉及下拉電阻,波形又夠有問題了= =

而如果子機都沒有傳送訊號時,我發現差分訊號是 一個為高電位
一個為0電位,會是這個影響到的嗎?
 我在懷疑是不是其他子機所產生的差分電位影響了正在傳送
的子機的差分訊號。
請教各位高手,我該如何修正這問題,讓其中一台子機傳送
出來的資料可以給主機正確收到呢?

謝謝您 [ 本帖最后由 naruto239377 于 2012-2-13 00:14 编辑 ] 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
jishuaihu
1楼-- · 2019-03-25 00:55
表示关注,但没有测试过485的信号!匹配的电阻参考了MAX488的datasheet了吗?
cediy2088
2楼-- · 2019-03-25 06:45
谢谢楼主分享,受益匪浅
anmko
3楼-- · 2019-03-25 07:46
你这不相当于422么
naruto239377
4楼-- · 2019-03-25 10:47
你好~
我試過了兩端的裝置電阻匹配100歐姆
chunyang
5楼-- · 2019-03-25 15:03
 精彩回答 2  元偷偷看……
naruto239377
6楼-- · 2019-03-25 18:43
謝謝你~~!!
我成功了
