STM32
按照原子的F4板子画了块小的自己玩可以接锂电
2019-07-21 00:52
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
STM32/STM8
6971
21
1636
10月份在一家公司没什么事情,于是就想搞搞音视频解码的东西做做,之前就看到原子的F4板子可以放视频,想买呢,有点贵,我买的ARM11还没有这么贵,
就动手画了一块,也是第一次画板子,画的不怎么好,打出来焊接好都还可以跑,这个板子就是按照原子画的,基本没有动什么,加了锂电保护,升压模块,做OTG用的,当然你可以给你手机充电哦,呵呵。。。把原子例程下进入就可以快乐的跑起来了。11月我换了家公司,做智能家具的,搞Linux去了,没时间折腾这了。发出来看有人想玩不,想玩的话我把空板发给你们你们自己焊接。很多接口预留出来,可以接以太网,可以扩信号源,简单的示波器,万用表,我当时就这么想的。但是得再画一个底板,好了不多说了,上图吧,图片也拍的不好,将就看吧。我会把PCB上传。画的不怎么滴,见谅。

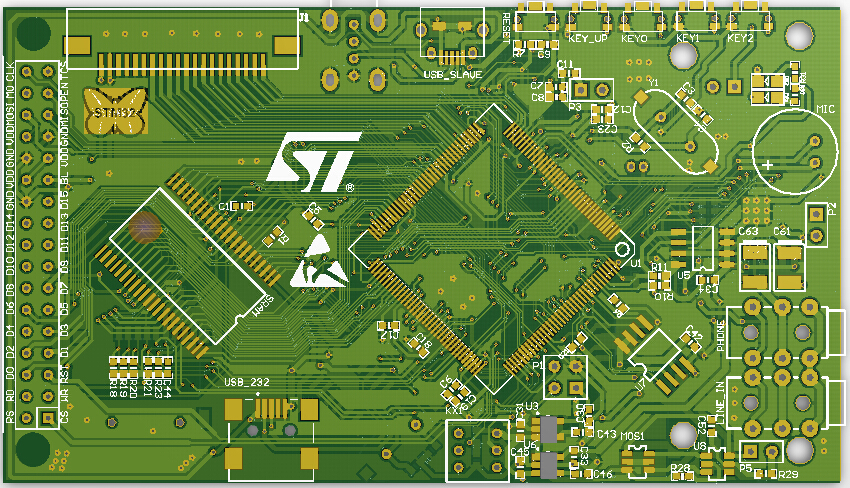

PCB正面
PCB反面

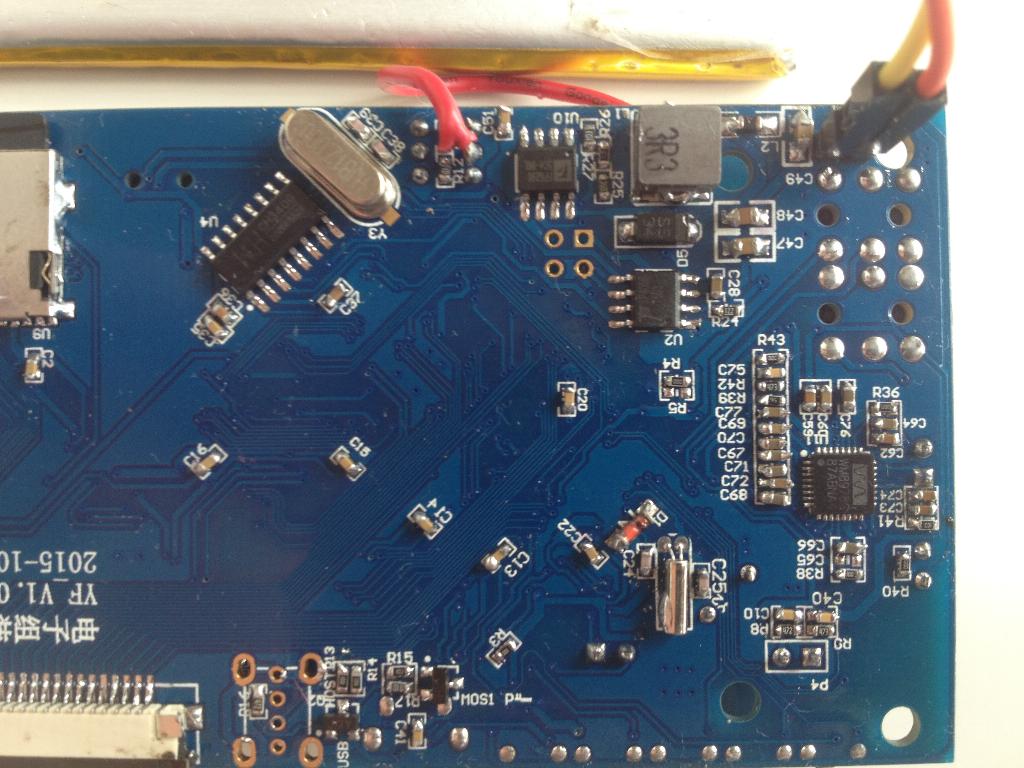

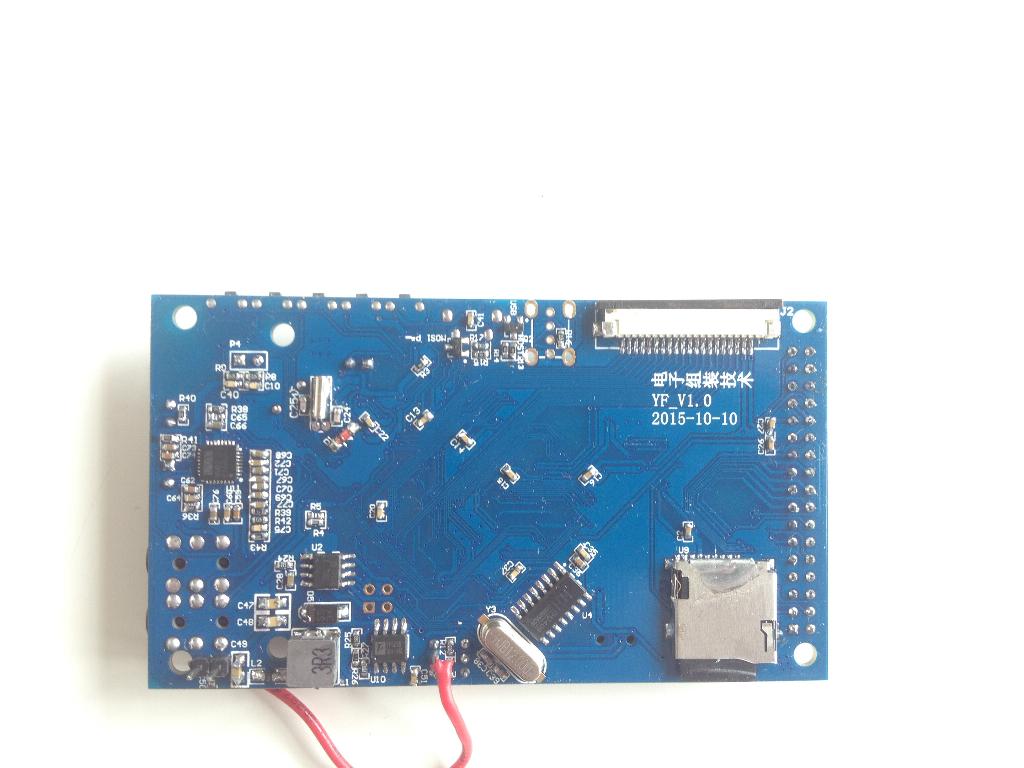

焊接好的板子
STEMWIN_DEMO
代码就是原子的代码,哈哈。。。
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
21条回答
taizonglai
1楼-- · 2019-07-21 01:54
精彩回答 2 元偷偷看……
加载中...
ST-FAE-SALE
2楼-- · 2019-07-21 06:30
板子画的不错啊。
加载中...
286515182
3楼-- · 2019-07-21 07:47
回复【2楼】zuozhongkai:
---------------------------------
版主过奖了。呵呵。。。
加载中...
286515182
4楼-- · 2019-07-21 12:43
精彩回答 2 元偷偷看……
加载中...
八度空间
5楼-- · 2019-07-21 18:15
这叫画的不好么,哈哈,谢谢分享!
加载中...
FantaSy_
6楼-- · 2019-07-21 23:03
不错啊!!!!
