STM32F429IIT6驱动7.85寸大屏(1024X768) LVDS接口

2019-07-21 00:56发布

站内问答 / STM32/STM8
6882 29 1134

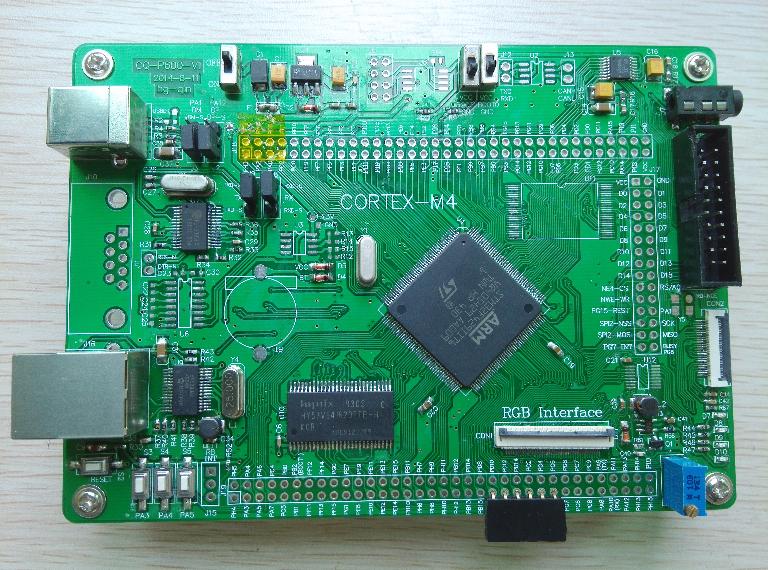

这几天刚弄好,自已画的F429 176PIN 板子,用F429的 RGB接口转接LVDS 芯片，驱动LVDS 接口屏，7.85寸,768X1024 分辨率 完美驱动 ,国庆了,分享喜悦~~


由于大屏背光功耗大,板上不得不用线另跳接一组电压给背光驱动电路,不算太难看吧哈..
刷屏测试  视频演示:
http://www.56.com/u58/v_MTI2MjQ3MzEx.html


本来想用日本的LVDS芯片，又想还是换成老美芯片的吧，再看到国产还有更好更便宜的，特意买了MS90C385 国产芯，支持国产~
驱动小板原理:






刚测完LVDS接口,，国庆后再测MIPI接口屏，本人程序好乱，暂时不贴出来丢人吧。。。。
