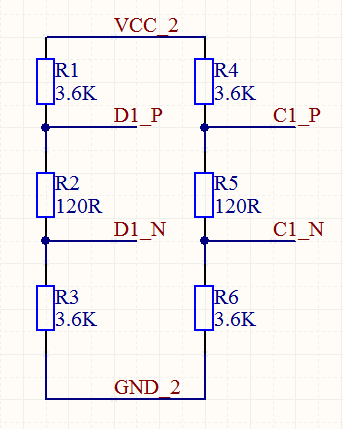

首先，电压方面，P、N两点的分压值必须位于输出端A、B点电压值的范围之内。
所以，如果是24v供电，图上电阻肯定不行，分压后达到12v左右，可能会损坏芯片；5v情况还可以。

其次，电流方面，以芯片的带负荷能力，必须保证能够正确驱动包括接口电阻、对方芯片在内的整个电阻网络，
即：无论输出高还是低信号，到达接收端的信号必须在对方的允许范围之内。
所以，计算电流是个麻烦事，要综合考虑“我能出多高，你至少多少才能收；我能出多低，你必须要高到什么程度”。

不难，很繁琐。

一般不去详细算这些电阻值，估算一下就行，甚至直接取经验值。
