自制51单片机开发板由于PL2303断电不彻底！高手看看！ PL2303电路图：

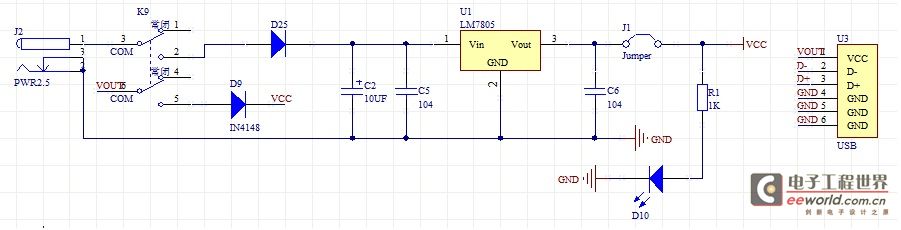

电源部分：
故障现象：
接上USB接口，断开开关K9后，VCC电源还有2.7V电压。从D10 LED也可以看出问题，D10断开开关后其缓慢亮起！
不知道什么原因，我怕是TXD引起的，把TXD割了，把单片机拿了，现象依旧。望高手帮忙解决！谢谢！ 突发奇想把MAX232拔了，单片机也拔了！就测底没电了！
说明电流是从RXD （因为我已经把TXD 割断）灌入的造成VCC有电压。
好奇怪啊，为什么RXD会有输出啊！！！ [ 本帖最后由 kyb小黑 于 2011-11-14 20:22 编辑 ] 此帖出自小平头技术问答
接上USB接口，断开开关K9后，VCC电源还有2.7V电压。从D10 LED也可以看出问题，D10断开开关后其缓慢亮起！
不知道什么原因，我怕是TXD引起的，把TXD割了，把单片机拿了，现象依旧。望高手帮忙解决！谢谢！ 突发奇想把MAX232拔了，单片机也拔了！就测底没电了！
好奇怪啊，为什么RXD会有输出啊！！！ [ 本帖最后由 kyb小黑 于 2011-11-14 20:22 编辑 ] 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
若上述没病就是你的MAX232 或单片机，有一个片子穿了。
