GPIO_Pin_4和GPIO_PinSource4有什么区别？

2019-07-21 01:51发布

站内问答 / STM32/STM8

5633 10

如题，请问二者有什么区别啊，有一次我把GPIO_PinSource4放在应该填写GPIO_Pin_4的位置，但是不知道二者到底什么区别？
请大师们指点一下，谢谢；

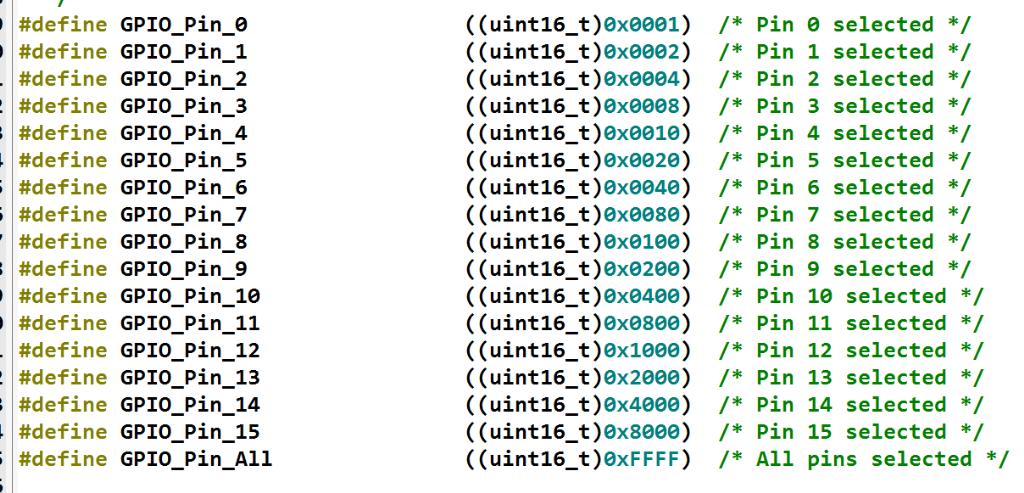

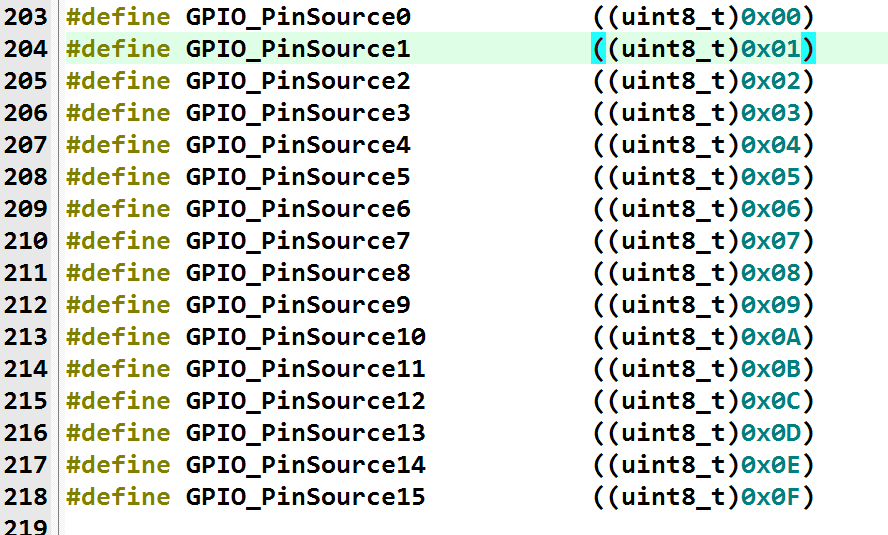

补充图：

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

10条回答

jiutianshenjian

1楼-- · 2019-07-21 03:06

1.去库函数手册，查这两个分别用在哪里。
如：GPIO_EventOutputConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);
2.在程序中贴上此函数，跟踪此库函数，看赋值给了哪个寄存器。
如：AFIO->EVCR
3.查参考手册，看看这个寄存器的这个位是什么意思。
如：8.4.1 事件控制寄存器(AFIO_EVCR)
0100：选择Px4

2楼-- · 2019-07-21 04:34

精彩回答 2 元偷偷看……

3楼-- · 2019-07-21 07:11

回复【2楼】login_FAE:
---------------------------------
我看过他们的宏定义，两个数值不一样，但是我不知道这两个分别指的是什么？如果GPIO_Pin_4指的是GPIO的第4个端口的话，那么GPIO_PinSource4只是什么呢？谢谢

4楼-- · 2019-07-21 08:32

精彩回答 2 元偷偷看……

5楼-- · 2019-07-21 10:22

结合STM32 的数据手册看寄存器定义

6楼-- · 2019-07-21 13:04

回复【5楼】login_FAE:
---------------------------------
我查看了其二者数值不同，但是不知道其二者到底有什么不同，分别代表什么？
