STM32
怎样用输出脉冲个数和频率可调的方波用来驱动步进电机
2019-07-21 01:55
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
STM32/STM8
3808
49
1202
我现在的思路是:使用两个定时器TIM2和TIM3用STM32定时器的主从模式。
手册上说可以使用一个定时器使能另一个定时器,但是怎样关闭从定时器?
可不可以在主定时器使能了从定时器时,主定时器开始计时,到达想要关闭从定时器的时间时,触发中断在中断服务程序中清从定时器的CEN位。
有没有更好的办法??
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
49条回答
正点原子
1楼-- · 2019-07-21 07:47
回复【6楼】亲亻尔嘴:
---------------------------------
你这个方法是比较简单的了.
复杂就是我前面说的门控模式.
另外,貌似用高级定时器有个重复计数器(RTR?),利用那个家伙,应该也可以很好的实现脉冲个数控制.
加载中...
亲亻尔嘴
2楼-- · 2019-07-21 08:20
还有一个问题就是 实现一个功能时在手册上知道需要配置哪些寄存器,但是不知道该找哪个库函数··· 很蛋疼···
加载中...
正点原子
3楼-- · 2019-07-21 08:26
精彩回答 2 元偷偷看……
加载中...
亲亻尔嘴
4楼-- · 2019-07-21 09:50
回复【3楼】正点原子:
---------------------------------
关键是 系统中已经不允许用很频繁的中断了 所以才想起来用门控模式的 但是看手册看的晕呼呼的····
加载中...
正点原子
5楼-- · 2019-07-21 11:41
回复【4楼】亲亻尔嘴:
---------------------------------
门控模式比较麻烦,好好研究下定时器吧。
加载中...
亲亻尔嘴
6楼-- · 2019-07-21 14:09
回复【5楼】 正点原子 :
---------------------------------
[mw_shl_code=c,true]/**************************** **TIM2的通道1使用单脉冲模式 **TIM3使用门控模式用来输出PWM ** ****************************/ //TIM2per:重装值 //Compare1:比较捕获1的预装载值 void Motor_Init(u16 TIM2per, u16 TIM3per, u16 TIM3Compare1) { TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct; TIM_OCInitTypeDef TIM_OCInitStruct; GPIO_InitTypeDef GPIO_InitStruct; RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);//使能定时器2的时钟 RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);//使能定时器3的时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能GPIOA时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//使能复用IO时钟 GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;//复用推挽输出 GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_6;//PA0 GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA,&GPIO_InitStruct); //TIM2工作在单脉冲下 TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1;//没有时钟分割 TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;//向上计数模式 TIM_TimeBaseInitStruct.TIM_Prescaler = 7200;//预分频值,每100us计数一次 TIM_TimeBaseInitStruct.TIM_Period = TIM2per;//重装值 TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStruct); TIM_SelectOnePulseMode(TIM2,TIM_OPMode_Single);//设置TIM2在单脉冲模式,且是单一的脉冲,在下一个更新事件停止 TIM_OC1PreloadConfig(TIM2,TIM_OCPreload_Enable);//使能定时器2的通道1预装载寄存器 TIM_SelectOutputTrigger(TIM2,TIM_TRGOSource_OC1Ref); TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM2;//在向上计数时,一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平,否则为有效电平 TIM_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable;//OC1输出使能 TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High;//有效电平为高 TIM_OCInitStruct.TIM_Pulse = 1;//比较捕获1的预装载值 TIM_OC1Init(TIM2,&TIM_OCInitStruct); TIM_Cmd(TIM2,DISABLE);//先不使能能TIM2 //TIM3工作在从模式的门控模式下的PWM输出模式 TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1;//没有时钟分割 TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;//向上计数模式 TIM_TimeBaseInitStruct.TIM_Prescaler = 720;//预分频值,10us计数一次 TIM_TimeBaseInitStruct.TIM_Period = TIM3per;//重装值 TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStruct); TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Gated);//TIM3为门控模式 TIM_SelectMasterSlaveMode(TIM3,TIM_MasterSlaveMode_Enable);//使能TIM3的主从模式 TIM_SelectInputTrigger(TIM3,TIM_TS_ITR1);//内部触发,从TIM2触发 TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM2;//在向上计数时,一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平,否则为有效电平 TIM_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable;//OC1输出使能 TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High;//有效电平为高 TIM_OCInitStruct.TIM_Pulse = TIM3Compare1;//比较捕获1的预装载值 TIM_OC1Init(TIM3,&TIM_OCInitStruct); TIM_Cmd(TIM3,ENABLE);//使能TIM3 } //设置PWM的输出 //Cycle:为周期,单位(us) //Pulse_Num:为脉冲个数(小于3200) void TIM2_TIM3_PWM(u16 Cycle, u16 Pulse_Num) { u16 TIM3per = 0; u32 Time = 0; //改变TIM3的重装值改变脉冲频率这里设置脉冲占空比为50% //改变TIM2的预分频器和重装值改变脉冲个数 Time = Cycle * Pulse_Num; Time /= 100; //预分频为7200,100us计数一次 TIM3per = Cycle/10; //预分频为720,10us计数一次 TIM_SetAutoreload(TIM2, Time+1);//设置TIM2的重装值 TIM_SetAutoreload(TIM3, TIM3per-1);//设置TIM3的重装值 TIM_SetCompare1(TIM3,TIM3per/2);//设置占空比为50% TIM_Cmd(TIM2,ENABLE);//使能TIM2 } [/mw_shl_code]

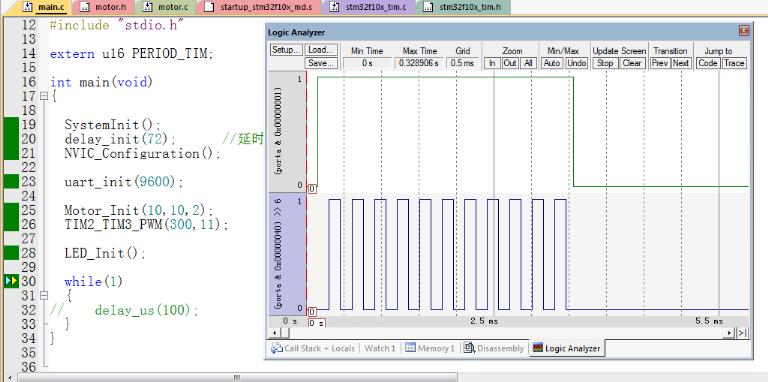

这样实现了脉冲个数可控的PWM输出,要是实现电机的加速和减速就需要频繁修改PWM的频率,原子大哥,有没有什么比较好的思路去修改频率???
