因为没有系统初始化函数引起的寄存器版本的程序PROTUES不能仿真吗？

2019-07-21 02:33发布

站内问答 / STM32/STM8
8572 1 1649

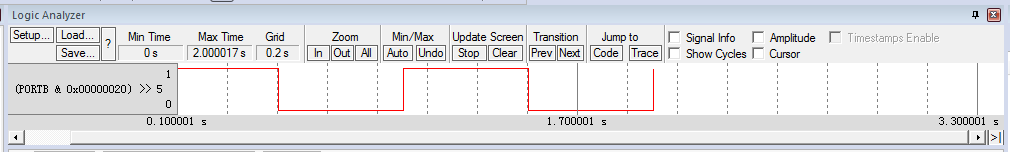

因为没有系统初始化函数引起的寄存器版本的程序PROTUES不能仿真吗？ 一个基本的LED闪亮程序，分别用固件库版本和寄存器版本进行了编写，在KEIL5中DEBUG都通过了。 固件库 波形.PNG 固件库波形 寄存器 波形.PNG 寄存器波形生成的两个HEX文件，画了一个PROTUES工程， 仿真电路.PNG 分别加载了固件库版本和寄存器版本的2个HEX文件，固件库HEX就可以正常闪亮，那个寄存器HEX就一直是1。其中固件库版本的启动文件中有自带的系统初始化函数SystemInit; Reset handlerReset_Handler   PROC                EXPORT  Reset_Handler             [WEAK]                IMPORT  __main                IMPORT  SystemInit                LDR     R0, =SystemInit                BLX     R0                               LDR     R0, =__main                BX      R0                ENDP寄存器版本的启动文件中注释掉了SystemInit 函数，是Reset_Handler   PROC                EXPORT  Reset_Handler             [WEAK]                IMPORT  __main                                ;寄存器版本代码，因为没有用到 SystemInit 函数，所以注释掉                                ;库函数版本代码，建议加上这里（外部必须实现 SystemInit 函数），以                                ;初始化 stm32 时钟等。;                IMPORT  SystemInit;                LDR     R0, =SystemInit;                BLX     R0                               LDR     R0, =__main                BX      R0                ENDP在寄存器版本中，自己写了系统初始化函数：void Stm32_Clock_Init(u8 PLL){        unsigned char temp=0;           MYRCC_DeInit();                  //复位并配置向量表         RCC->CR|=0x00010000;  //外部高速时钟使能HSEON        while(!(RCC->CR>>17));//等待外部时钟就绪        RCC->CFGR=0X00000400; //APB1=DIV2;APB2=DIV1;AHB=DIV1;        PLL-=2;                                  //抵消2个单位（因为是从2开始的，设置0就是2）        RCC->CFGR|=PLL<<18;   //设置PLL值 2~16        RCC->CFGR|=1<<16;          //PLLSRC 1  PLL时钟源选择HSE。         FLASH->ACR|=0x32;          //FLASH 2个延时周期        RCC->CR|=(1<<24);  //PLLON        while(!(RCC->CR>>25));//等待PLL锁定        RCC->CFGR|=0x00000002;//PLL作为系统时钟        SW:10        while(temp!=0x02)     //PLL作为系统时钟设置成功了？        {                   temp=RCC->CFGR>>2;                temp&=0x03;//不成功，截取SWS　标志位，        }    }是因为没有系统初始化函数引起的寄存器版本的程序PROTUES不能仿真吗？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
正点原子
1楼-- · 2019-07-21 07:35
 精彩回答 2  元偷偷看……
