关于STM32F4中GPIO推挽输出疑问？

2019-07-21 02:43发布

4942 6

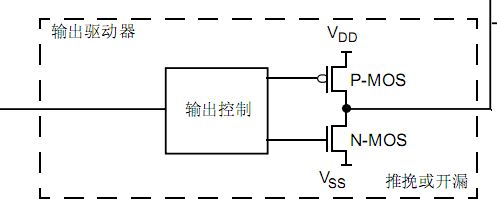

我记得NMOS管导通条件是G极电压高于S极才导通，为何寄存器输出0会使N-MOS管导通呢，不应该是1吗？P-MOS管同样，谁能跟我解释下，我都已经糊涂了
还有当输出设置为推挽模式后，外部的上下拉对其还有影响吗？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-21 07:14

说明还有其他电路。。。

2楼-- · 2019-07-21 09:43

精彩回答 2 元偷偷看……

3楼-- · 2019-07-21 14:32

回复【2楼】xuande:
---------------------------------
还是没明白

4楼-- · 2019-07-21 16:20

回复【4楼】正点原子:
---------------------------------
意思是输出寄存器里还有另外电路，然后导致那样的结果，对吧？

5楼-- · 2019-07-21 22:10

精彩回答 2 元偷偷看……

6楼-- · 2019-07-21 23:04

回复【6楼】正点原子:
---------------------------------
理解了，谢谢
