战舰修改晶振为12MHZ 出错

2019-07-21 03:25发布

                     今天将战舰开发板默认的8M 晶振改成了 12M ，怎么修改都不对，不知道问题出在了那里：
                     代码用的是  视频教程里
                     （第26讲 STM32串口寄存器库函数配置方法+手把手教你写串口通信实例）里的一个    串口通信简单实例-M3 ：
                     按照网上的教程  修改了一下，共有三个步骤：

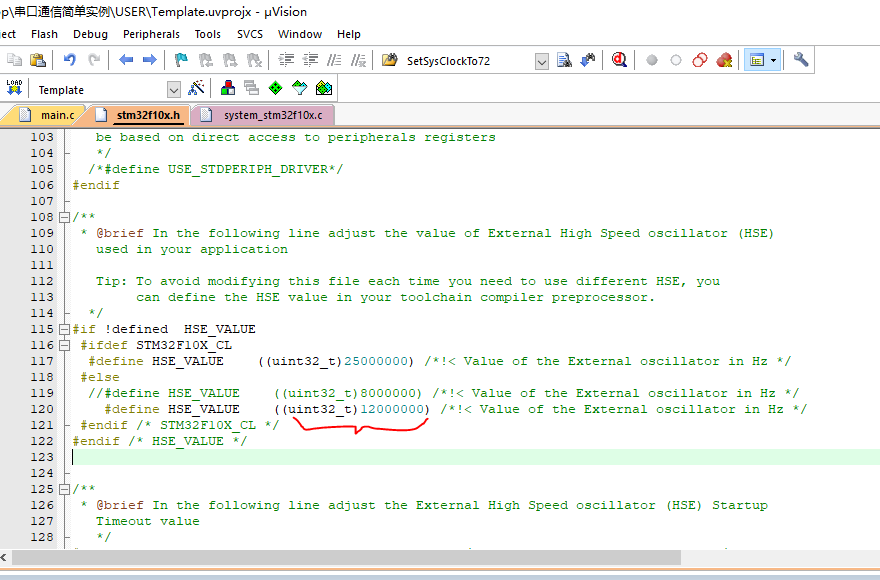

                     1：打开“stm32f10x.h”，将119行中 8M的晶振主频
                     #define HSE_VALUE ((uint32_t)8000000)                修改为                #define HSE_VALUE ((uint32_t)12000000)

                     2 打开“system_stm32f10x.c”，修改PLL参数，将1054——1057行中的72MHz主频配置参数
                     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC| RCC_CFGR_PLLXTPRE|RCC_CFGR_PLLMULL));
                     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE|RCC_CFGR_PLLMULL9);
                     修改为
                     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC| RCC_CFGR_PLLXTPRE|RCC_CFGR_PLLMULL));
                     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE|RCC_CFGR_PLLMULL6);
