STM8 PWM输入捕捉完成程序

2019-03-23 18:20发布

大家好,最近在做一个项目关于PWM输入捕捉的,使用的单片机为STM8S105,我在用STM8的输入捕捉功能 利用库函数TIME1 CH1 捕捉PE0的频率 很准,但是我在此程序基础上将PE0口的频率 改为由 TIME2 产生,同样使用TIME1 CH1 捕捉,捕捉到的频率不对是怎么回事? TIME2 产生的PWM 用示波器测试很准的 望高手指点,谢谢!!!!!!

库函数捕捉程序如下:
void main(void)
{
  TIM1_Channel = TIM1_CHANNEL_1
  TIM1_ICPolarity = TIM1_ICPOLARITY_FALLING
  TIM1_ICSelection = TIM1_ICSELECTION_DIRECTTI
  TIM1_ICPrescaler = TIM1_ICPSC_DIV8
  TIM1_ICFilter = 0x0
  TIM1_ICInit( TIM1_CHANNEL_1, TIM1_ICPOLARITY_FALLING, TIM1_ICSELECTION_DIRECTTI,  TIM1_ICPSC_DIV8, 0x0);
  TIM1_ITConfig(TIM1_IT_CC1, ENABLE);
   /* Enable TIM1 */
  TIM1_Cmd(ENABLE);
   /* Clear CC1 Flag*/
  TIM1_ClearFlag(TIM1_FLAG_CC1);
   /* Connect LSI to COO pin*/
  GPIO_Init(GPIOE, GPIO_PIN_0, GPIO_MODE_OUT_PP_LOW_FAST);
  CLK_CCOConfig(CLK_OUTPUT_LSI);
  CLK_CCOCmd(ENABLE);
  /* wait a capture on CC1 */
  while((TIM1->SR1 & TIM1_FLAG_CC1) != TIM1_FLAG_CC1);
  /* Get CCR1 value*/
        ICValue1 = TIM1_GetCapture1();
        TIM1_ClearFlag(TIM1_FLAG_CC1);

        /* wait a capture on cc1 */
  while((TIM1->SR1 & TIM1_FLAG_CC1) != TIM1_FLAG_CC1);
  /* Get CCR1 value*/
        ICValue2 = TIM1_GetCapture1();
        TIM1_ClearFlag(TIM1_FLAG_CC1);

  /* Compute LSI clock frequency */
  LSIClockFreq = (8 * TIM1ClockFreq) / (ICValue2 - ICValue1);

/* Insert a break point here */
        while (1);
}



在此库函数基础上,改为TIME2产生PWM程序如下,
void init_hsiclk(void)
{
CLK_DeInit(); //寄存器复位
CLK_HSICmd(ENABLE); //内部高速时钟使能
CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1); //内部分频 2M
}



void TIM2_init(void)
{
  TIM2_TimeBaseInit(TIM2_PRESCALER_16, 6665);
  TIM2_OC3Init(TIM2_OCMODE_PWM1, TIM2_OUTPUTSTATE_ENABLE,CCR3_Val, TIM2_OCPOLARITY_HIGH);
  TIM2_OC3PreloadConfig(ENABLE);
  TIM2_ARRPreloadConfig(ENABLE);
  TIM2_Cmd(ENABLE);
}
void main(void)
{

  //CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1);//主时钟16/16=1MHZ   4分频
        init_hsiclk();
        GPIO_Init(TIME2PWMOUT_PORT, TIME2PWMOUT_PIN , GPIO_MODE_OUT_PP_LOW_FAST);     //设置PA3端口为推挽输出模式
        GPIO_Init(TIME1PWMIN_PORT , TIME1PWMIN_PIN, GPIO_MODE_IN_FL_NO_IT);
  TIM2_init();
        TIM1_ICInit( TIM1_CHANNEL_1, TIM1_ICPOLARITY_FALLING, TIM1_ICSELECTION_DIRECTTI,  TIM1_ICPSC_DIV8, 0x0);

        /* Enable CC1 interrupt */
        TIM1_ITConfig(TIM1_IT_CC1, ENABLE);
        /* Enable TIM1 */
  TIM1_Cmd(ENABLE);
        /* Clear CC1 Flag*/
  TIM1_ClearFlag(TIM1_FLAG_CC1);
        /* Connect LSI to COO pin*/
//GPIO_Init(GPIOE, GPIO_PIN_0, GPIO_MODE_OUT_PP_LOW_FAST);    //不使用
        //CLK_CCOConfig(CLK_OUTPUT_LSI);
        //CLK_CCOCmd(ENABLE);

        /* wait a capture on CC1 */
  while((TIM1->SR1 & TIM1_FLAG_CC1) != TIM1_FLAG_CC1);
  /* Get CCR1 value*/
        ICValue1 = TIM1_GetCapture1();
        TIM1_ClearFlag(TIM1_FLAG_CC1);

        /* wait a capture on cc1 */
  while((TIM1->SR1 & TIM1_FLAG_CC1) != TIM1_FLAG_CC1);
  /* Get CCR1 value*/
        ICValue2 = TIM1_GetCapture1();
        TIM1_ClearFlag(TIM1_FLAG_CC1);

  /* Compute LSI clock frequency */
  LSIClockFreq = (8 * TIM1ClockFreq) / (ICValue2 - ICValue1);

        /* Insert a break point here */

        while (1);
}





此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
sunduoze
1楼-- · 2019-03-23 20:15
/ 楼主,您好,我没有接触过stm8,不过尝试的回答一下,,您程序中有没有其他东西了,会不会是中断有关的东西导致这个问题的,如果其他通道配置等什么的没有问题,问题比较可能出在这里
shannon2014
2楼-- · 2019-03-23 21:00
 精彩回答 2  元偷偷看……
侠行江湖
3楼-- · 2019-03-24 00:50
shannon2014 发表于 2016-2-3 12:35
楼主您好,当时我同学用32做输入捕获的时候跟你一样的操作和现象,她的原因是因为定时器的端口被串口复用了 ...

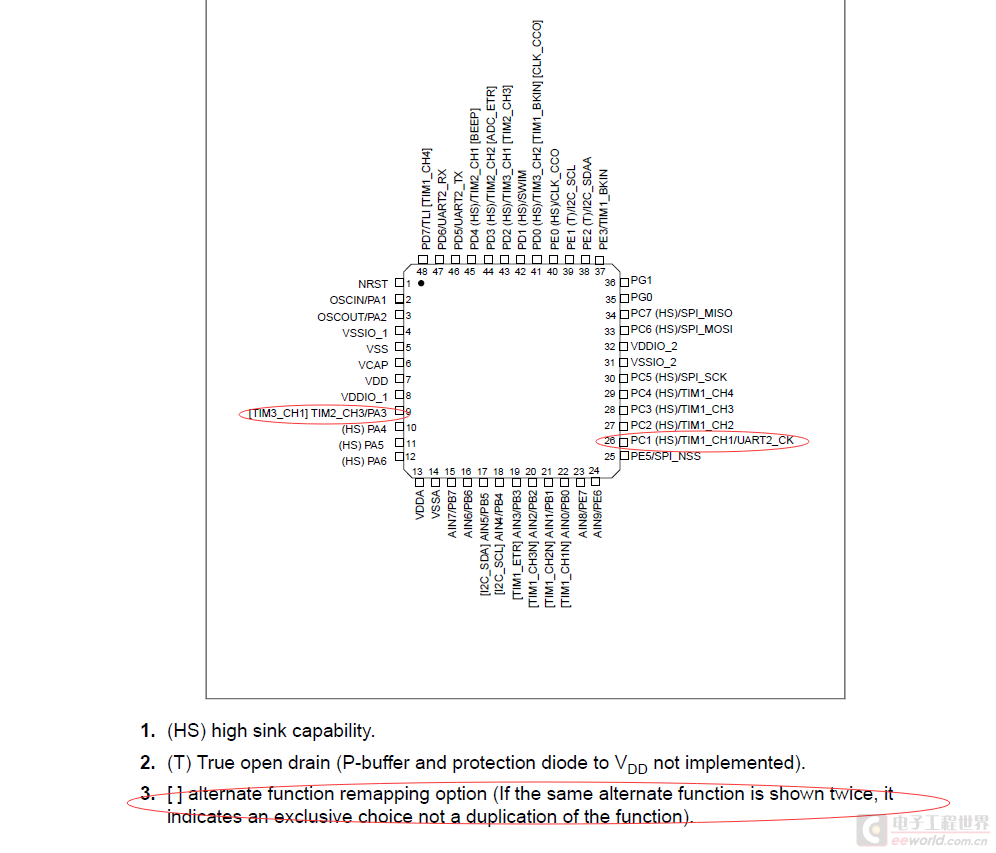

谢谢兄弟,我PWM输出端口PA3有复用功能,但单独用示波器测试输出正常PWM 波形, 捕捉端口PC1口无复用功能。PA3复用功能我改如何设置 STM8S105.png
侠行江湖
4楼-- · 2019-03-24 05:15
sunduoze 发表于 2016-2-3 12:29
楼主,您好,我没有接触过stm8,不过尝试的回答一下,,您程序中有没有其他东西了,会不会是中断有关的东西 ...

程序中没有其他问题
侠行江湖
5楼-- · 2019-03-24 05:16
 精彩回答 2  元偷偷看……
shannon2014
6楼-- · 2019-03-24 10:17
侠行江湖 发表于 2016-2-3 18:04
选取复用脚位但是还是不行,急死人了

如果示波器能看到波形的话,肯定这个管教就没问题了,那只能是另外一个管教的问题,你可以debug时候看一下读取到的两个计数器的值,看都是0还是怎样。

一周热门 更多>
