103也疯狂！超频上avi视频解码播放 240*320 10fps 无声音

2019-07-21 03:44发布

上一贴
在mini板上也做Flappybird游戏
http://www.openedv.com/forum.php ... 1&fromuid=71682

先上视频效果吧：
http://player.youku.com/player.php/sid/XMjY4NjUxMzkzMg==/v.swf
视频连接：http://v.youku.com/v_show/id_XMjY4NjUxMzkzMg==.html
代码资料链接：http://pan.baidu.com/s/1jI6yL3C密码：nrs2
播放的过程拍了几张

播放的视频是avi格式的（容器）（和原子哥407开发板的例程用的一样），内部的图像是jpeg，尺寸240*320及以下，帧率10帧每秒（分辨率下降以后，帧率可以有显著增加），没有声音（可以打开音频，设置音频解码器为pcm，但是也不会播放，会自动跳过）
没有声音的原因我后面会解释
转码的时候按截图设置就好。

播放的的时候，让一个引脚在单片机解码的时候置高，空闲等待的时候置低，用逻辑分析仪看下引脚
这是比较正常的时候。可以看到，其实解码占用了83%的cpu时间，其实空闲的时候不算太多

有时候会遇到有些视频帧比较复杂，比如说这样，解码一帧图像的时间已经超过0.1秒，不过这种情况一般比较少，而且时间超出的也不算拿太多，在可以接受范围内，看起来也不卡

但是在240*320输出分辨率下，10帧已经是差不多算是接近极限了，要提升就得深度优化下了。
我试了176*200的输出分辨率，30帧下单片机仍然有一半以上的时间在睡大觉

使用的时候，要先在单片机后面0x804000地址烧录fatfs所需的UNIGBK文件（用jlink），同时要在flash里面烧中文字库（用 {MOD}中的汉字显示实验烧录），最后再烧录视频解码程序。
编译完的文件不小哈

播放的时候，串口以115200波特率输出调试信息
正常的开机调试信息

由于内存紧凑，视频读取缓存只能设置了23.5k，大于这个数的帧会被丢掉
出现以下显示，然后会跳过这些帧的播放。受限于总内存量，也是很无奈啊。
当然大部分视频帧基本是在范围内的，不容易发生这种情况

一直以来，大家都说视频解码应该stm32f103没戏，至少得上407，我也是抱着试一试的心态弄的，结果弄出来的效果还算蛮好的，虽然没啥实用价值。

首先来说我们这次用的主控芯片gd32f103
这些芯片的得来方式，不说了，论坛搞到的一些一元一片的废弃电路板，有单片机还有配送flash芯片

gd32f103呢，是国内兆易创新弄的和意法的stm32f103 pin_to_pin 对应的芯片，引脚和寄存器都差不多都是一样的，程序基本上是可以直接换过去跑的。
但是呢，也有点不同。按照官方的手册描述gd32f103的主频是可以运行到108mhz的

本着作死的心态，我来测试了下这货的超频体质
测试方法是超了频以后来跑coremark
跑在和stm32f103一样的默认频率72mhz的时候

跑到104mhz的时候（也就是gd32官方标注频率，8m晶振调不到108mhz的，只能到104）

极限超频到208mhz的时候（不是很稳定，一小会儿就会死），超频体制还是蛮好的说
可见跑分性能相比72mhz，差不多是3倍的样子（当然跑分仅供参考拉，还是实际为准）

相比较与stm32只能超到140-150mhz左右的样子，还是有不少提升的嘛
和跑在167mhz的stm32f4系列来比，差距不是很大了哈（当然，cm4核的fpu和dsp也是一大杀器啊，搞软解虐cm3几条街）
（成绩来源于coremark官网www.eembc.org/coremark/index.php）

顺便说明下：超频使用不具有实用价值，仅为爱好者学习娱乐，请勿在产品中使用，否则后果不堪设想
板子上的gd32f103re，配置如图 512kflash 64ksram

专门做了个板子方便玩耍
原理图

和其他板子一起拼板的，切板技术不佳，吧固定孔干费了，不过还好只是外观上的问题，不影响功能
板子正面，兼容好几款我手上的屏幕，可以做转接板也可以背面焊mcu玩耍

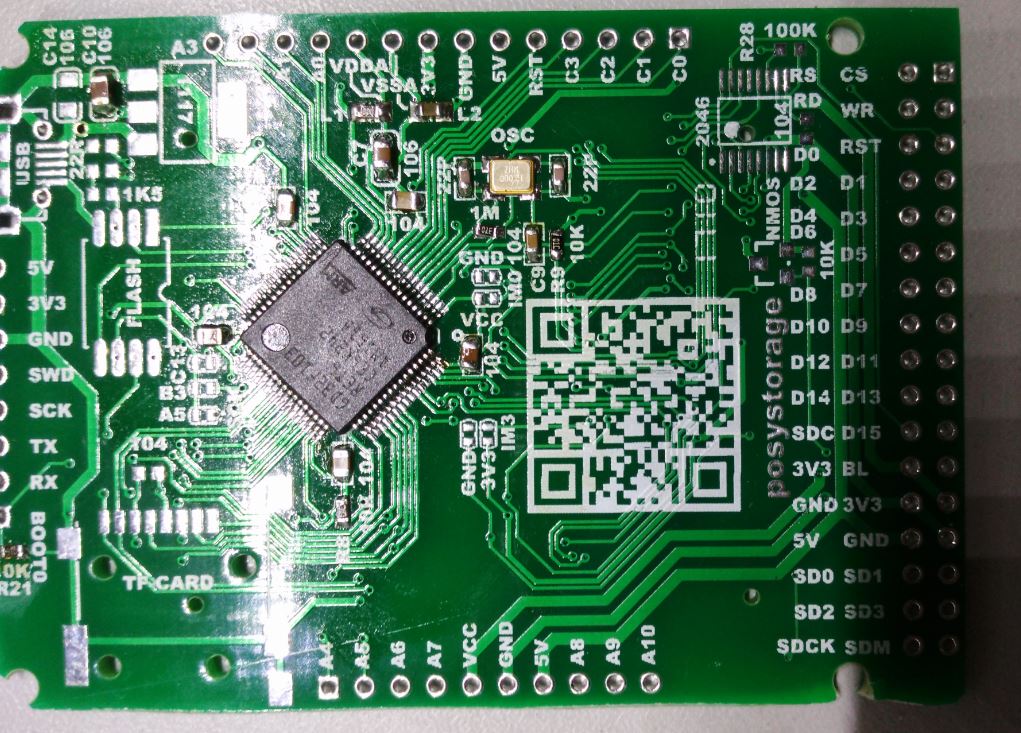

背面先吧gd32撸上去

晶振，外围电容

正面屏幕焊上，一次点亮没问题
以为原子哥mini开发板的LCD驱动引脚和SDIO有冲突，所以做了些移动，屏幕程序需要做点小修改

用得上的元件全部怼上去，完工

讲下软件部分
总体来说，最难的是103的内存不够，才64k，非常捉襟见肘
第二难的还是运算速度不够，不超频真的没戏

关于没做声音播放的原因，两层，1是stm32的iis接口的引脚pb3 5或者pb13 15 ，而屏幕的16位数据接口吧整个gpiob都占用了，引脚冲突，所以也就没设置相关的音频播放硬件
2是，内存连接视频都捉襟见肘，实在腾不出更多的空间来给音频播放使用了。（音频播放至少得有个10k左右的内存，在方便弄pcm输出，而且才仅仅是pcm，还不是mp3或者aac）
3是处理器基本没有多少空余时间，加音频必拖慢视频播放

为了保障稳定性，这次我超到了192mhz，跑了好久，不会死，200和208就很容易死

首先，整个工程 lcd驱动部分移植与mini板程序，sdio和fatfs移植于战舰的程序，libjpeg和视频相关部分移植于探索者F4资料（再次感谢原子哥）
超频部分，超频到192mhz使用，用的12mhz晶振

倍频16倍

其实用8mhz晶振也是可以的。需要倍频24倍（stm32只能倍频到16倍，gd32可以到32倍）
这是st的手册

看gd参考手册可以得知多了一个寄存器的位 27位

改下stm32f10x.h文件里面增加这些内容
[mw_shl_code=c,true] #define  RCC_CFGR_PLLMULL2                ((uint32_t)0x00000000)       /*!< PLL input clock*2 */
#define  RCC_CFGR_PLLMULL3                ((uint32_t)0x00040000)       /*!< PLL input clock*3 */
#define  RCC_CFGR_PLLMULL4                ((uint32_t)0x00080000)       /*!< PLL input clock*4 */
#define  RCC_CFGR_PLLMULL5                ((uint32_t)0x000C0000)       /*!< PLL input clock*5 */
#define  RCC_CFGR_PLLMULL6                ((uint32_t)0x00100000)       /*!< PLL input clock*6 */
#define  RCC_CFGR_PLLMULL7                ((uint32_t)0x00140000)       /*!< PLL input clock*7 */
#define  RCC_CFGR_PLLMULL8                ((uint32_t)0x00180000)       /*!< PLL input clock*8 */
#define  RCC_CFGR_PLLMULL9                ((uint32_t)0x001C0000)       /*!< PLL input clock*9 */
#define  RCC_CFGR_PLLMULL10                ((uint32_t)0x00200000)       /*!< PLL input clock10 */
#define  RCC_CFGR_PLLMULL11                ((uint32_t)0x00240000)       /*!< PLL input clock*11 */
#define  RCC_CFGR_PLLMULL12                ((uint32_t)0x00280000)       /*!< PLL input clock*12 */
#define  RCC_CFGR_PLLMULL13                ((uint32_t)0x002C0000)       /*!< PLL input clock*13 */
#define  RCC_CFGR_PLLMULL14                ((uint32_t)0x00300000)       /*!< PLL input clock*14 */
#define  RCC_CFGR_PLLMULL15                ((uint32_t)0x00340000)       /*!< PLL input clock*15 */
#define  RCC_CFGR_PLLMULL16                ((uint32_t)0x00380000)       /*!< PLL input clock*16 */
         #define  RCC_CFGR_PLLMULL17                         ((uint32_t)0x08000000)       /*!< PLL input clock*17 */
         #define  RCC_CFGR_PLLMULL18                         ((uint32_t)0x08040000)       /*!< PLL input clock*18 */
         #define  RCC_CFGR_PLLMULL19                         ((uint32_t)0x08080000)       /*!< PLL input clock*19 */
         #define  RCC_CFGR_PLLMULL20                         ((uint32_t)0x080C0000)       /*!< PLL input clock*20 */
         #define  RCC_CFGR_PLLMULL21                         ((uint32_t)0x08100000)       /*!< PLL input clock*21 */
         #define  RCC_CFGR_PLLMULL22                         ((uint32_t)0x08140000)       /*!< PLL input clock*22 */
         #define  RCC_CFGR_PLLMULL23                         ((uint32_t)0x08180000)       /*!< PLL input clock*23 */
         #define  RCC_CFGR_PLLMULL24                         ((uint32_t)0x081C0000)       /*!< PLL input clock*24 */
         #define  RCC_CFGR_PLLMULL25                         ((uint32_t)0x08200000)       /*!< PLL input clock*25 */
         #define  RCC_CFGR_PLLMULL26                         ((uint32_t)0x08240000)       /*!< PLL input clock*26 */
         #define  RCC_CFGR_PLLMULL27                         ((uint32_t)0x08280000)       /*!< PLL input clock*27 */
         #define  RCC_CFGR_PLLMULL28                         ((uint32_t)0x082C0000)       /*!< PLL input clock*28 */
         #define  RCC_CFGR_PLLMULL29                         ((uint32_t)0x08300000)       /*!< PLL input clock*29 */
         #define  RCC_CFGR_PLLMULL30                         ((uint32_t)0x08340000)       /*!< PLL input clock*30 */
         #define  RCC_CFGR_PLLMULL31                         ((uint32_t)0x08380000)       /*!< PLL input clock*31 */
         #define  RCC_CFGR_PLLMULL32                         ((uint32_t)0x083C0000)       /*!< PLL input clock*32 */[/mw_shl_code]

再次提醒：超频使用不具有实用价值，仅为爱好者学习娱乐，请勿在产品中使用，否则后果不堪设想
因为频率太高，串口计算波特率部分需要改下库函数，否则会溢出

屏幕显示方面，因为mini板的屏幕引脚和sdio有冲突，影响高速读卡，所以屏幕驱动引脚移动到了别处

视频解码部分
读写缓冲区改成23.5k，再大就要爆内存了，但是有些复杂的帧到了30k以上，只能忍痛跳过

解码缓冲区，实测解240*320需要25252字节内存，也就是24.66k，所以分配给25k内存正好合适

播放部分，检测是视频帧且帧大小小于缓存，则加载解码，大于或者是音频，则跳过

其他具体的移植细节，还是看源码吧

现在还有个bug是播放完一曲的时候，在malloc程序在free内存的时候，会概率性进硬件中断，应该是越界了，后面有空我再找找看原因
快进快退，之类功能也还没做
代码资料链接：http://pan.baidu.com/s/1jI6yL3C密码：nrs2
