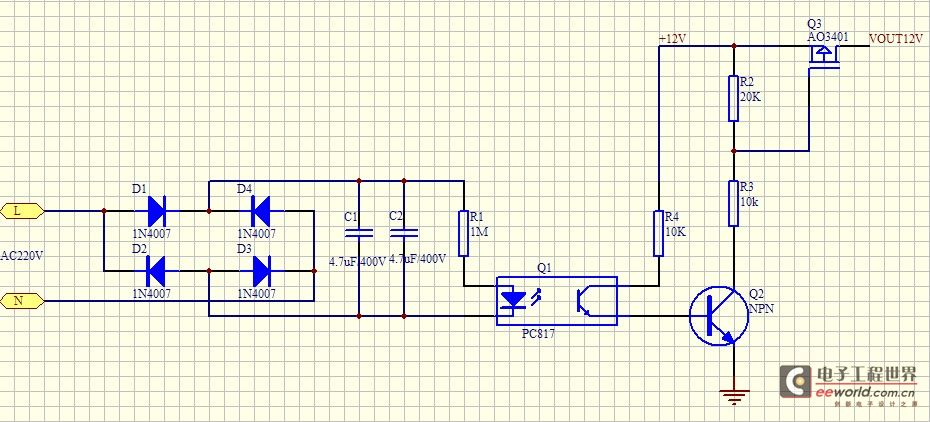

楼主电路不合适。
综合楼主的需求，采用交流过零检测的办法最简单，用个光耦，其LED侧反向并联一个整流二极管，再串个限流电阻接到交流电网，这样光耦的输出侧将输出一个过零脉冲串，将该脉冲串接到可以唤醒MCU的中断输入引脚上即可。平时中断引脚根据过零脉冲的到来去清零一个定时器（可以是硬件的也可以是纯软件的），当停电时，过零信号会停止，定时器溢出后执行掉电操作，当再次来电时，过零脉冲会通过中断唤醒MCU。注意定时器溢出时间要稍稍大于交流过零脉冲的间隔时间，同时电源要能支持一个间隔时间及之后的MCU掉电处理运行时间。

如果交流掉电就切断后备电池供电那后备电池还有什么意义？正确的办法是检测掉电后系统进入最低功耗状态，能有多低做到多低，关闭一切不必要的耗电电路，同时再引入电池电压检测电路和自动充电电路，长时间不来电导致电池电压过低给予警告，警告长时间未处理再断开电池，用MCU控制即可，而你的电路与此无关，毫无意义。

这个是用在UPS里面的，不是毫无意思，你所说的这些功能,UPS都自带，不需要我再做，我现在需要的只是一个交流电上电后，我这部分电路工作，交流电断开，这部分电路也断开，为的就是不浪费电池里的电。（电量过低UPS将无法开启）

意思这个系统是依附于交流，交流存在他存在，交流断电他也断电，就这个意思。

再看看这个电路，这个功能应该可以实现了吧。


先说明下我需要完成的功能：

1.交流电上电，系统上电，AO3401稳定输出。

修改了下电路，怕AO3401后面输出不稳定，所以加了R8、Q4形成自锁

2.交流断电后，系统也要断电，单片机驱动Q2管断开电路。

3.P3.0口是用来检测交流上电后是否出现掉电。

4.P3.1是用来交流掉电后，断开整个系统电源。

5.光耦作用：1.当交流上电，光耦导通，使Q3导通，系统自锁上电。

　　　　       2.检测交流掉电。



基本就需要完成这些功能，要求不高，能稳定完成功能即可。



交流是普通市电220 V 50HZ ，无大功率负载，在防雷建筑内使用。之前的电路图大家说不稳定，这个加入自锁，再浪费大家一点点时间，希望大家帮我看看，有什么地方还需要改进，或者更好的解决方案，不胜感激


看到很多过零检测的电路，但是我不止要检测交流信号是否存在，还需要交流电提供12V电源系统的上电信号，所以就这么做了，不知道对不对。

1.220AC上电--光耦导通--Q3导通--R8和Q4自锁，系统上电完成（此时Q2处于截止状态）

2.220AC掉电--P3.0检测无交流信号--P3.1驱动Q2导通，使12V供电系统断电。

基本思路是这样子的，请大家帮忙看看。

如果只是实现一个纯粹的交流开关，在内电路上整改即可，一个MOS管即可，其栅极由UPS内的低压电源控制，当交流失电，电压下降到一定程度，MOS管导通，交流上电，电压上升到一定程度MOS即截止，唯一的要求是该直流电压应和电池电压接近，否则需要再加MOS管或晶体管。

感觉自己在绕圈，本来很简单的问题，被自己弄的越来越复杂。
感谢楼上的兄弟，一直帮我解答。
用MOS我先需要弄出来一个12V的直流电，因为电池电压是12V，你说的意思我基本明白，不过空间有限，用变压器太大放不进去，用阻容降压又怕不稳定，还没有隔离怕后来出故障，反正考虑的太多最后就绕这么一大堆电路出来。
