STM32 TIM1 多通道输出不正常

2019-07-21 04:19发布

本帖最后由 OYT 于 2019-3-15 10:46 编辑

以下为Timer1初始化函数


void Timer1_Init(u16 arr,u16 psc){
    //声明定时器1 PWM 输出结构体变量
    TIM_OCInitTypeDef TIM1_OCInitStruct;

    //声明定时器1结构体变量
    TIM_TimeBaseInitTypeDef TIM1_TimeBaseInitStruct;

    //声明GPIO结构体变量
    GPIO_InitTypeDef GPIOA_InitStruct;

    //使能定时器1
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1,ENABLE);

    //使能IO时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    //初始化IO配置
    GPIOA_InitStruct.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_10|GPIO_Pin_11;
    GPIOA_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIOA_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIOA_InitStruct);

    //定时器配置
    TIM1_TimeBaseInitStruct.TIM_Period = arr;
    TIM1_TimeBaseInitStruct.TIM_Prescaler = (psc*2);
    TIM1_TimeBaseInitStruct.TIM_ClockDivision = 0;
    TIM1_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM1,&TIM1_TimeBaseInitStruct);

    //设置定时器外设PWM输出配置
    TIM1_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM2;             //脉宽调制模式 2
    TIM1_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
    //TIM1_OCInitStruct.TIM_Pulse = 0;                             //设置待装入捕获比较寄存器的脉冲值
    TIM1_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High;     //输出极性高

    TIM_OC3Init(TIM1,&TIM1_OCInitStruct);
    TIM_OC4Init(TIM1,&TIM1_OCInitStruct);
    TIM_OC1Init(TIM1,&TIM1_OCInitStruct);

    //CH1,CH3,CH4 预装载使能
    TIM_OC3PreloadConfig(TIM1,TIM_OCPreload_Enable);
    TIM_OC4PreloadConfig(TIM1,TIM_OCPreload_Enable);
    TIM_OC1PreloadConfig(TIM1,TIM_OCPreload_Enable);

    //使能定时器
    TIM_Cmd(TIM1,ENABLE);

     //定时器输出PWM使能
    TIM_CtrlPWMOutputs(TIM1,ENABLE);
}


问题描述:
以上函数不能启动CH1,CH3,CH4的PWM输出
1.若将TIM_OC1Init(TIM1,&TIM1_OCInitStruct); 注释掉,CH3,CH4可以正常工作
2.单独CH1无法工作
3.通道对应的GPIO脚无占用情况
4.芯片为STM32C8T6


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
OYT
1楼-- · 2019-07-21 10:17
OYT 发表于 2019-3-15 12:35
对通道1,4进行配置

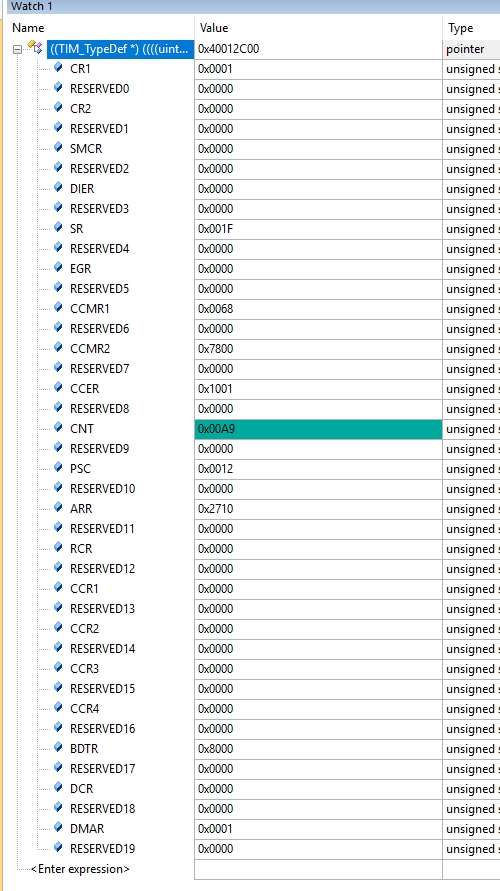

函数配置,各寄存器状态如图寄存器直接配置

找出问题了,TIM1_OCInitStruct.TIM_Pulse这个参数应该根据我传入的参设为5000

判断PWM输出我是通过3组LED灯来看的,实际上PWM是有开启只是占空比默认为0,导致灯不亮

关于定时器的配置并没有问题
翼行园子
2楼-- · 2019-07-21 13:32
主函数 也发出来看下
OYT
3楼-- · 2019-07-21 17:54
本帖最后由 OYT 于 2019-3-15 11:04 编辑
翼行园子 发表于 2019-3-15 10:53
主函数 也发出来看下

int main(void)
{


    delay_init();
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级,2位响应优先级

    KEY_Init();                //按键初始化,配置相关引脚为下拉输入并关闭JTAG引脚,复用为GPIO
                                  //LED端口初始化,状态灯默认绿灯亮,红灯灭
    TIM2_Int_Init(9,7199);    //产生1ms间断,用于按键扫描

    HT16C21_Init();            //初始化液晶驱动,设置为1/4 Bais 1/4 Duty


    LED_Init();
    PWM_Init(10000,18);        //初始化PWM频率为400

       while(1)
    {

    }
}


主函数如上, PWM_Init(10000,18); 初始化Timer1,Timer3,Timer4,定时器4,3的初始化正常
TIM2_Int_Init(9,7199); 用于产生中断,刷新液晶



翼行园子
4楼-- · 2019-07-21 21:06
OYT 发表于 2019-3-15 11:01
int main(void)
{

Timer1_Init(u16 arr,u16 psc)你定时器一的初始化函数 是在PWM初始化里边包含了吗,你先试下 单独的定时器一多通道PWM调通先 在移植进去
OYT
5楼-- · 2019-07-21 21:19
 精彩回答 2  元偷偷看……
OYT
6楼-- · 2019-07-22 02:44
翼行园子 发表于 2019-3-15 11:43
Timer1_Init(u16 arr,u16 psc)你定时器一的初始化函数 是在PWM初始化里边包含了吗,你先试下 单独的定时 ...

对通道1,4进行配置

寄存器版.png 函数配置,各寄存器状态如图 函数版.png 寄存器直接配置
