STM32

定时器时钟与仿真结果不一致

2019-07-21 04:38发布

站内问答 / STM32/STM8
6384 5 1526
#include "timer.h"
void TIM3_PWM_Init(u16 pwm_fre,u8 ch1_duty,u8 ch2_duty)
{
                u16 arr;
                GPIO_InitTypeDef GPIO_InitStructure;
                TIM_OCInitTypeDef TIM_OCInitStructure;
                TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
                RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
                RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

                GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
                GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //¸′óÃíÆíìêä3ö
                GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
                GPIO_Init(GPIOA, &GPIO_InitStructure);

                arr = 1000000 / pwm_fre;
                TIM_TimeBaseInitStructure.TIM_Period = arr - 1; //¼ÆêyÖμ
                TIM_TimeBaseInitStructure.TIM_Prescaler = 71; //·ÖÆμÏμêy 72·ÖÆμ
                TIM_TimeBaseInitStructure.TIM_CounterMode = 0x0; //ÏòéϼÆêy
                TIM_TimeBaseInitStructure.TIM_ClockDivision = 0x0; //2»·ÖÆμ
                TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);


                TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
                TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
                TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
                TIM_OCInitStructure.TIM_Pulse = (arr - 1) * ch1_duty / 100;
                TIM_OC1Init( TIM3, &TIM_OCInitStructure);

                TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
                TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
                TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
                TIM_OCInitStructure.TIM_Pulse = (arr - 1) * ch2_duty / 100;
                TIM_OC2Init( TIM3, &TIM_OCInitStructure);

                TIM_CtrlPWMOutputs(TIM3, ENABLE);
                TIM_Cmd( TIM3,ENABLE);
}
#include "stm32f10x.h"
#include "stdio.h"
#include "lcd.h"
#include "rtc.h"
#include "timer.h"




//Main Body
int main(void)
{


        STM3210B_LCD_Init();
        LCD_Clear(Blue);
        LCD_SetBackColor(Blue);
        LCD_SetTextColor(White);

        SysTick_Config(SystemCoreClock/1000);
        TIM3_PWM_Init(5000,10,30);
        while(1)
        {

        }

}

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
什么都不会
1楼-- · 2019-07-21 08:29
按程序算是0.2ms的周期 但是仿真出来的周期是0.0222ms   keil内设置的频率是72MHz
peng1554
2楼-- · 2019-07-21 11:09
用的硬件仿真不？你主频为72M的话这里设置了不
nashui_sx
3楼-- · 2019-07-21 14:38
本帖最后由 nashui_sx 于 2019-3-7 13:07 编辑

0.最好硬件运行看吧
1.TIM_OCInitStructure.TIM_Pulse = (arr) * ch1_duty / 100;TIM_OCInitStructure.TIM_Pulse = (arr) * ch2_duty / 100; 这样占空比才更符合你想要的
2.TIM_CtrlPWMOutputs(TIM3, ENABLE);不需要

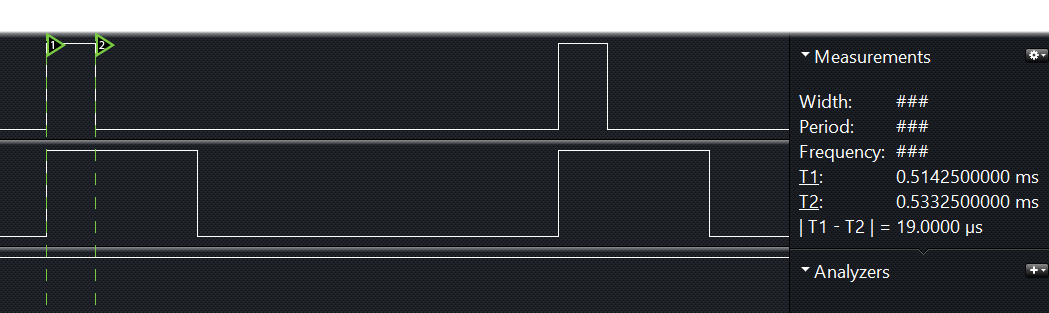

3.改后的结果

4.你之前代码的结果




什么都不会
4楼-- · 2019-07-21 15:12
 精彩回答 2  元偷偷看……
什么都不会
5楼-- · 2019-07-21 16:43
nashui_sx 发表于 2019-3-7 13:00
0.最好硬件运行看吧
1.TIM_OCInitStructure.TIM_Pulse = (arr) * ch1_duty / 100;TIM_OCInitStructure.TIM ...

谢谢
