调液晶挺痛苦的，建议还是买开发板，用开发板自带的液晶驱动程序

回复【2楼】wgh1990:
---------------------------------
哇哇太感谢了！我现在试试^.^

回复【2楼】wgh1990:
---------------------------------

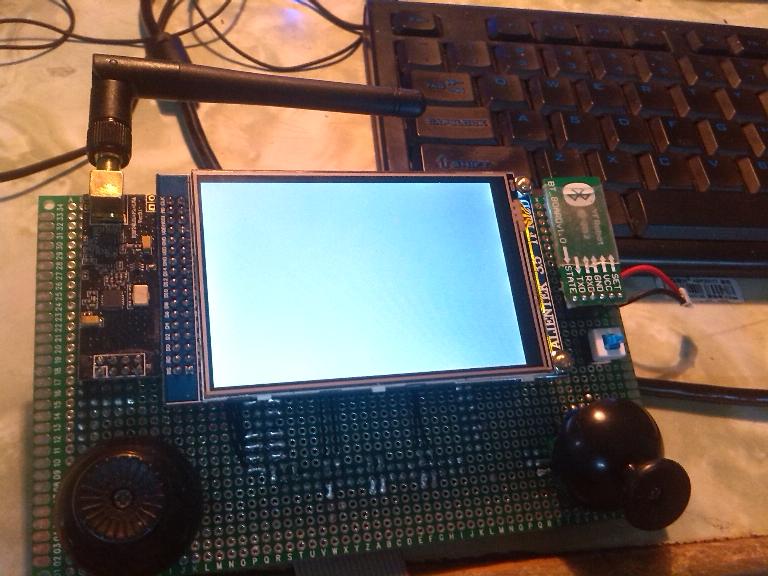

大哥。。我按照你定义的引脚接了 结果还是不行 是不是没有重新定义F407的BANK4区域地址呀

 LCD ID读时间一定要设置长一点,否则可能读不到D.
看看我的配置:
[mw_shl_code=c,true] //寄存器清零 //bank1有NE1~4,每一个有一个BCR+TCR，所以总共八个寄存器。 //这里我们使用NE1 ，也就对应BTCR[0],[1]。 FSMC_Bank1->BTCR[6]=0X00000000; FSMC_Bank1->BTCR[7]=0X00000000; FSMC_Bank1E->BWTR[6]=0X00000000; //操作BCR寄存器 使用异步模式 FSMC_Bank1->BTCR[6]|=1<<12; //存储器写使能 FSMC_Bank1->BTCR[6]|=1<<14; //读写使用不同的时序 FSMC_Bank1->BTCR[6]|=1<<4; //存储器数据宽度为16bit //操作BTR寄存器 //读时序控制寄存器 FSMC_Bank1->BTCR[7]|=0<<28; //模式A FSMC_Bank1->BTCR[7]|=0XF<<0; //地址建立时间（ADDSET）为16个HCLK 1/168M=6ns*16=96ns //因为液晶驱动IC的读数据的时候，速度不能太快。 FSMC_Bank1->BTCR[7]|=24<<8; //数据保存时间为25个HCLK =6*25=150ns //写时序控制寄存器 FSMC_Bank1E->BWTR[6]|=0<<28; //模式A FSMC_Bank1E->BWTR[6]|=8<<0; //地址建立时间（ADDSET）为8个HCLK =48ns //4个HCLK（HCLK=168M）,某些液晶驱动IC的写信号脉宽，最少也得50ns。 FSMC_Bank1E->BWTR[6]|=8<<8; //数据保存时间为6ns*9个HCLK=54ns //使能BANK1,区域4 FSMC_Bank1->BTCR[6]|=1<<0; //使能BANK1，区域1 delay_ms(50); // delay 50 ms LCD_WriteReg(0x0000,0x0001); delay_ms(50); // delay 50 ms lcddev.id = LCD_ReadReg(0x0000); [/mw_shl_code]
