求救，刚买的F407芯片一焊到板上就短路。

2019-07-21 05:25发布

站内问答 / STM32/STM8
8636 18 1075

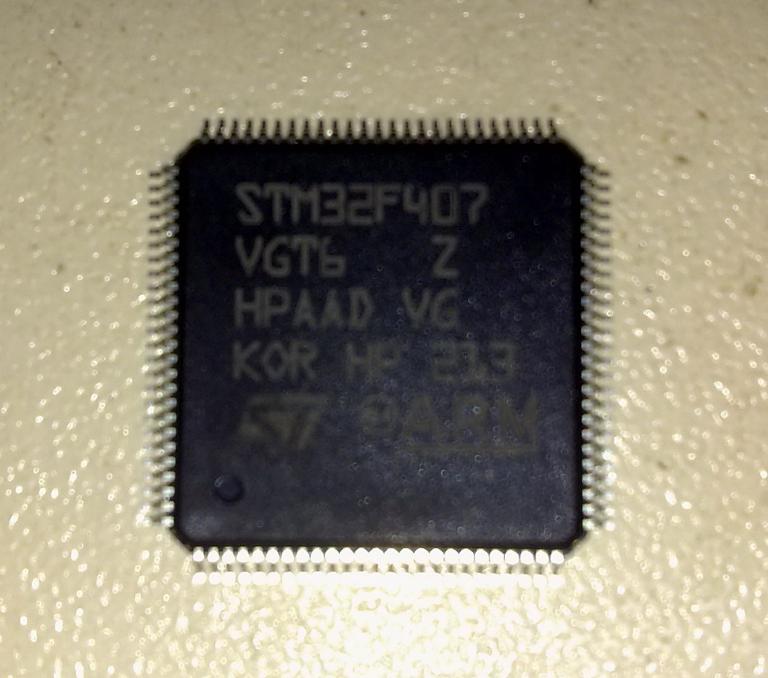

    不是板的问题，也不是焊接的问题，芯片上标的是是Z版本，之前用的A版本没问题，版本不同也不可能引脚不同吧，究竟我是买到假货了还是什么原因呢？麻烦高手帮忙鉴定一下。






友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
正点原子
1楼-- · 2019-07-21 06:03
 精彩回答 2  元偷偷看……
frank504
2楼-- · 2019-07-21 08:15

龍哥用STM32F407 LQFP100,第99pin datasheet 是 VSS,龍哥確是接3.3V,不知是不是這原因造成短路.

骤雨龙元
3楼-- · 2019-07-21 08:39
回复【2楼】正点原子:
---------------------------------
我焊了两片都会短路，把芯片取下焊上之前买的芯片没问题，PCB板不焊之前没短路，试了三块板，都一样。
骤雨龙元
4楼-- · 2019-07-21 13:34
回复【3楼】frank504:
---------------------------------
电路我是照着Discovery来连接的，不会有错。第99脚芯片手册上是PDR_ON，而不是VSS，所以应该接VDD。
hqgboy
5楼-- · 2019-07-21 18:10
细心查找了。
shihantu
6楼-- · 2019-07-21 22:53


好像没有你的图上的印字布局
