编译程序是否有错误

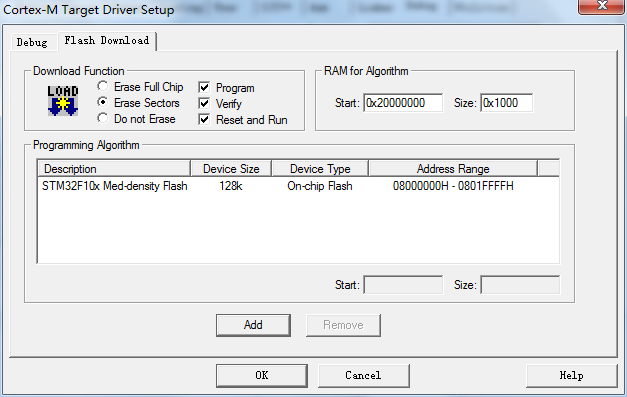

自己板子的FLASH算法文件是否正确？

peng1554 发表于 2019-1-3 16:12
编译程序是否有错误
自己板子的FLASH算法文件是否正确？

使用JLINK一切正常，换成无线调试器就下载失败，确认板子没问题

PCA 发表于 2019-1-3 17:07
使用JLINK一切正常，换成无线调试器就下载失败，确认板子没问题

1，麻烦拍一个无线调试器何你板子连接的图片我看看。
2，有没有用无线调试器接收端给你的板子供电？
3，是否接了复位脚？没接的话接上去试试

本帖最后由 PCA 于 2019-1-16 09:01 编辑

正点原子 发表于 2019-1-5 01:32
1，麻烦拍一个无线调试器何你板子连接的图片我看看。
2，有没有用无线调试器接收端给你的板子供电？
3 ...

这几天出差，没带板子
1、使用探索者板子连接，使用SWD接口连接JTAG接口中的4根针，无线调试器电源用JTAG中3.3V供电，如下图


2、连接自己的板子，主控STM32F103CBT6，板子调试接口只引出+3.3V、GND、SWDIO、SWCLK

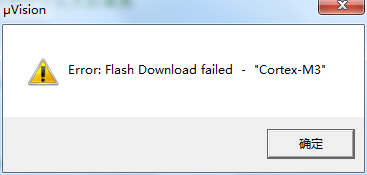

   2.1 板子调试接口+3.3V、GND、SWDIO、SWCLK，对应连接至无线调试器SWD接口，此种方式调试器接收端由板子供电，下载失败，如1楼图片所示
   2.2 板子调试接口GND、SWDIO、SWCLK，对应连接至无线调试器SWD接口，无线调试器使用MiniUSB线供电，下载失败，如1楼图片所示
