这里说一下我对FSMC地址操作的一点认识
首先说一个前提：STM32 单片机的一个地址(如:0x20000000)是一个字节
也就是说如果定义一个16位数组 u16 temp[5] 如果temp对应的地址是0x00000000 那么temp+1对应的地址是0x00000002 (地址是加2)
假设此时我们有一个 64K*8bit 的sram
那很简单 stm32的A0~A15 与存储器A0~A15连接 大家很容易理解
若此时是 64K*16bit 的sram
也就是此时sram的一个地址对应两个字节 但是stm32是一个地址一个字节 这就出现了对准的问题
如果我们的地址线依然是stm32A0~A15 和 存储器的A0~A15 连接
如果stm32要从sram中读取前面提到数组中的temp[1]
stm32会给出0x0002（二进制地址0000000000000010b） 可是对于我们这个sram来说 读到却是temp[2]，因为sram一个地址就是一个16位数据
为了解决这个问题 我们只需要在给sram送地址时 右移一位 再送地址 即可（sram的一个地址对应stm32两个地址的数据）
比如读取0x0002 右移一位（即除2）为0x0001(0000000000000010b) 此时对应的就是temp[1]
而为了给用户提供方便 如果你选择的是16位宽度的sram FSMC会在你送地址的时候自动为你做右移一位的操作
此时会有另外一个问题 每次都右移一位 A0没用吗 也即只能读写偶地址的数据吗？

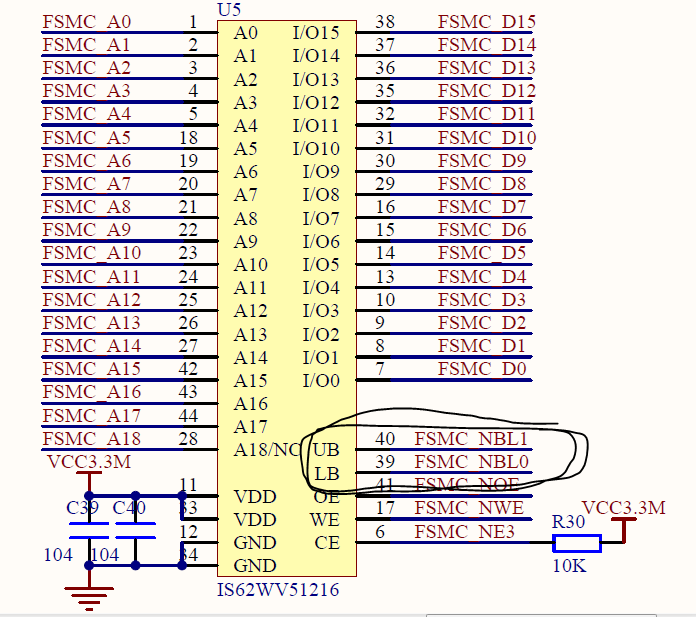

这也就是NBL0和NBL1的作用了 如果你要进行字节操作
如stm32发送地址0x0001读取一个字节 右移一位对应的是sram地址0x0000处的16位数据 FSMC会根据AO 来控制NBLO和NBL1为10 读取高字节数据
所以呢 偶字节读写时仅NBL0有效，奇字节读写时仅NBL1有效 字读写都有效（低电平有效）
首先说一个前提：STM32 单片机的一个地址(如:0x20000000)是一个字节
也就是说如果定义一个16位数组 u16 temp[5] 如果temp对应的地址是0x00000000 那么temp+1对应的地址是0x00000002 (地址是加2)
假设此时我们有一个 64K*8bit 的sram
那很简单 stm32的A0~A15 与存储器A0~A15连接 大家很容易理解
若此时是 64K*16bit 的sram
也就是此时sram的一个地址对应两个字节 但是stm32是一个地址一个字节 这就出现了对准的问题
如果我们的地址线依然是stm32A0~A15 和 存储器的A0~A15 连接
如果stm32要从sram中读取前面提到数组中的temp[1]
stm32会给出0x0002（二进制地址0000000000000010b） 可是对于我们这个sram来说 读到却是temp[2]，因为sram一个地址就是一个16位数据
为了解决这个问题 我们只需要在给sram送地址时 右移一位 再送地址 即可（sram的一个地址对应stm32两个地址的数据）
比如读取0x0002 右移一位（即除2）为0x0001(0000000000000010b) 此时对应的就是temp[1]
而为了给用户提供方便 如果你选择的是16位宽度的sram FSMC会在你送地址的时候自动为你做右移一位的操作
此时会有另外一个问题 每次都右移一位 A0没用吗 也即只能读写偶地址的数据吗？
这也就是NBL0和NBL1的作用了 如果你要进行字节操作
如stm32发送地址0x0001读取一个字节 右移一位对应的是sram地址0x0000处的16位数据 FSMC会根据AO 来控制NBLO和NBL1为10 读取高字节数据
所以呢 偶字节读写时仅NBL0有效，奇字节读写时仅NBL1有效 字读写都有效（低电平有效）
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
---------------------------------
综合实验要用到外部内存呢...
否则不够用,光缓存2个主界面,就用了300多KB的内存...
但是D0~D15必须按顺序连接，因为u8类型访问的时候，用到LB,UB，必须是D0~D15顺序不乱才可以。
但是A0~AXX可以随意，这样已经可以很大程度方便我们布线了。
---------------------------------
板子还没来及焊就挺到这样一个噩耗 那也就是说我的sram只能读写16位数据了
有没有其他弥补的方法吗？
---------------------------------
这么悲剧...
没办法,我也是做了一次D0~D15乱序,后面发现不行,才想到这个问题的.
用u16就OK.
用u8就不行了...
