STM32使用TIM1进行互补PWM输出时，示波器观察出两个波形

2019-07-21 05:59发布

站内问答 / STM32/STM8
3727 7 1314
如题我使用的STM32F103RCT6，使用高级定时器TIM1进行PWM输出，PWM输出设置为周期设置100um，脉宽为50%。用示波器观察到两个波形，波形照片如下：
上面这个波形的周期、脉宽和我设置的周期脉宽是一致的，但我将示波器时间调为1s,就出现如下的波形，这不是我想要的不知道为什么？

示波器时间为1S，就出现这样一个波形，这是为什么？这个波形周期为3S，脉宽也是50%。

如果我调整上面波形的占空比，下面的波形也会随着变化。可是我程序中就没有配置第二个这个波形，不知道从哪里来的。另外我将IO口上接上一个LED灯，灯也是一闪一闪的，并不是变暗。

各位大神，请问我这是什么情况？？？下面代码是我的配置代码。

void TIM1_Configuration(void)
        {
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);

        /* Time base configuration */
        TIM_TimeBaseStructure.TIM_Period = 7200-1; //         10K
        TIM_TimeBaseStructure.TIM_Prescaler =0;
        TIM_TimeBaseStructure.TIM_ClockDivision = 0;
        TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
        TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);

        /* Output Compare Active Mode configuration: Chan.ynel1 */
        TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
        TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable ;
        TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable;
        TIM_OCInitStructure.TIM_Pulse = 0;
        TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
        TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High;
        TIM_OCInitStructure.TIM_OCIdleState =TIM_OCIdleState_Set;
        TIM_OCInitStructure.TIM_OCNIdleState =TIM_OCNIdleState_Reset;
        TIM_OC1Init(TIM1, &TIM_OCInitStructure);
        TIM_OC2Init(TIM1, &TIM_OCInitStructure);
        TIM_OC3Init(TIM1, &TIM_OCInitStructure);

  TIM_BDTRInitStructure.TIM_OSSIState=TIM_OSSIState_Enable;
  TIM_BDTRInitStructure.TIM_OSSRState=TIM_OSSRState_Enable;
  TIM_BDTRInitStructure.TIM_LOCKLevel=TIM_LOCKLevel_OFF;
  TIM_BDTRInitStructure.TIM_DeadTime=0Xab;
  TIM_BDTRInitStructure.TIM_Break=TIM_Break_Disable;
  TIM_BDTRInitStructure.TIM_BreakPolarity=TIM_BreakPolarity_Low;
  TIM_BDTRInitStructure.TIM_AutomaticOutput=TIM_AutomaticOutput_Disable;
  TIM_BDTRConfig(TIM1,&TIM_BDTRInitStructure);
  TIM_CtrlPWMOutputs(TIM1,ENABLE);
        TIM_ARRPreloadConfig(TIM1, ENABLE);

        /* TIM1 enable counter */
        TIM_Cmd(TIM1, ENABLE);
        }

//PWM输出使用的是如下代码：
                TIM_SetCompare1(TIM1,3600);
                TIM_SetCompare2(TIM1,3600);
                TIM_SetCompare3(TIM1,3600);
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
june0929520
1楼-- · 2019-07-21 10:32
我的问题找到了，这个是示波器显示的问题。目前程序实现电机驱动没有问题。
正点原子
2楼-- · 2019-07-21 12:14
你自己初始化了3个通道啊？
june0929520
3楼-- · 2019-07-21 17:56
 精彩回答 2  元偷偷看……
正点原子
4楼-- · 2019-07-21 22:36
june0929520 发表于 2018-1-11 09:15
是的，我要做三相逆变，控制磁阻电机。所以三个通道都会用到

先搞一个通道，看波形是否和你写的一致。
一个个通道搞。
HOHOHOH
5楼-- · 2019-07-22 02:06
楼主，你好。我也遇到类似的现象.
但我只使用了, TIM1的CH2. 输出互补带死区的PWM.
使用示波器测量到的现象是:
1. 当把示波器的时基为5us时，示波器测量结果与程序配置吻合，输出75KHz互补PWM。如下图

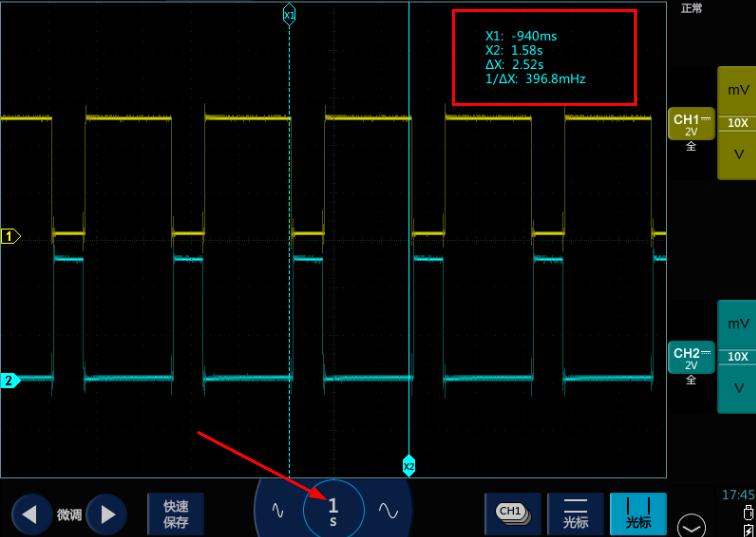

2. 当把示波器的时基调为1s或更长时，显示出在更长的时间尺度上是一个周期2.52s的PWM输出，相当于输出的是周期性的脉冲群。
这让我也很疑惑，程序中只是简单的配置了一下TIM1 CH2.

还有一点跟你说的情况类似，更改程序中PWM的占空比和输出频率，对应的这个“异常”的波形占空比与程序中的配置相符，但在更长的时基上还是出现了这种周期输出的波形。有点费解。

目前手上只有一台示波器，后面用别的示波器测量看看，是不是示波器的问题。
也希望遇到类似问题的小伙伴分享经验.
先行谢过.
brucewoo
6楼-- · 2019-07-22 05:56
HOHOHOH 发表于 2019-1-11 18:38
楼主，你好。我也遇到类似的现象.
但我只使用了, TIM1的CH2. 输出互补带死区的PWM.
使用示波器测量到的现 ...

会不会是死区？试试更改死区设置看看有没有变化？
