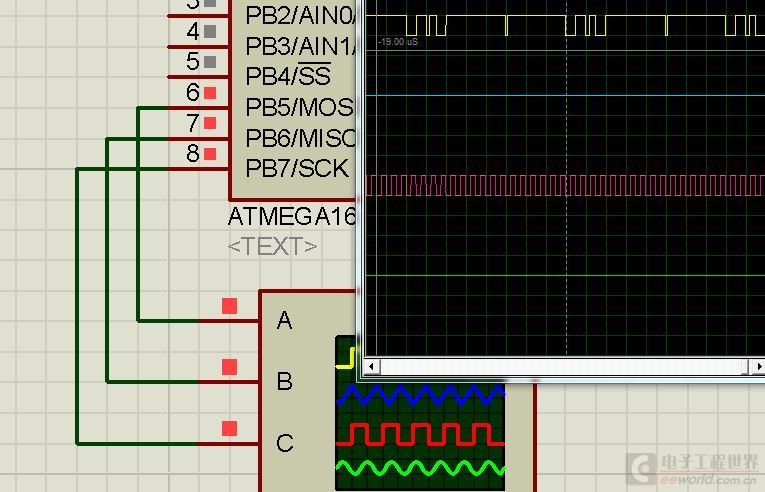

最近自学AVR，调试SPI通信的时候在PROTEUS里运行良好如下图，







以下是实验代码



#include <avr/io.h>


int main(void)

{

        DDRB = (1<<5)|(1<<7);//设置MOSI,SCK为输出

        SPCR = 0X51;//开启SPI模式，设置为主机，SCK频率采取晶振频率16分频



    while(1)

    {



                SPDR=0XBF;//发送数据

                while(!(SPSR & (1<<SPIF)));//等待数据发送完毕

                SPDR=0XFD;//发送数据

                while(!(SPSR & (1<<SPIF)));//等待数据发送完毕

    }

}


用AS6.2模拟调试也没问题，但是一到实际中就没有任何信号输出，SCK和MOSI口全是低电平，芯片用的是MEGA16A和MEGA2560，都是一样的表现。因为没有JTAG所以用的土办法做的检查，发现程序在SPDR=0XBF这一句就卡住了。



个人排查不是编译优化的事，因为调成不优化也是如此。



烧录芯片一种用的是USBASP，一种用的是串口通信+bootloader，结果也都一样，所以应该也跟SPI编程没关系，查数据手册也没有看到说用SPI编程就不能再做他用。而且烧录完后插座都会拔掉，不会出现不能上拉的情况。



电路方面也没问题，MOSI和SCK引脚除了接下载插座外没有其他连接。电路也都仔细看过了，没有连焊的情况。



也查看了最新的MEGA16A的数据手册，发现ISP方面与MEGA16相比没有任何更改，所以代码通用。



而且芯片供电电压也正好，没过流过载，晶振也正常起振。



I2C和串口实际也都调试通过，唯独SPI，不会是AVR的硬SPI本身就就有问题吧？



希望哪位前辈能指点一二，给些提示，在此谢谢了。
