关于光盘资料《FAT32简单教材》的一些疑问

2019-07-21 07:07发布

站内问答 / STM32/STM8
7152 1 1257

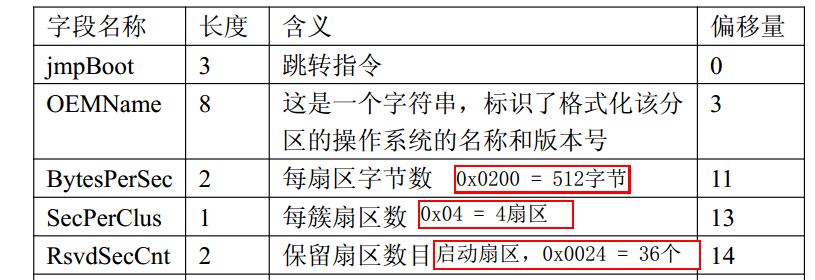

关于光盘资料《FAT32简单教材》的一些疑问。除了下面的第一个图，其他的图都来自该pdf文件。 首先，先来一个FAT32系统的框架图。 1.png 启动区的地址从0开始 2.png FAT区的地址从0x4800开始 3.png 数据区的地址从0xF4000开始 4.png 开始计算： 启动区的地址从0到0x4800，即18432个字节。FAT区从0x4800到0xF4000，即980992个字节。数据区等下再算。 根据以下的图，可知1簇 = 4扇区，1扇区 = 512字节。启动区共18432/512=36个扇区，FAT区共980992/512 = 1916个扇区。 5.png 再看以下的两个图

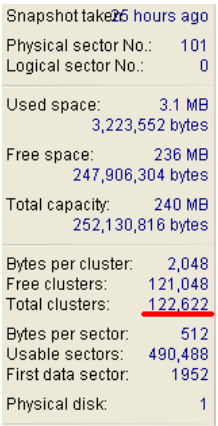

6.png 8.png 根据上面两个图，数据区拥有122622个簇 = 490488个扇区。(只有数据区才有簇的概念) 人工计算结果：总容量 = 启动区+FAT区+数据区 = 36 + 1916 + 490488 = 492440个扇区而以上图片显示，总容量 = 252130816个字节 = 492443个扇区。 所以 ，还有3个扇区去哪了？？？？？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
tc2544
1楼-- · 2019-07-21 13:00
搞明白了。以下是答案：

扇区 = 512字节
1簇 = 4扇区


总容量：252,130,816字节 = 492443个扇区

启动扇区  36个扇区
FAT1      958个扇区
FAT2      958个扇区
数据区   490491个扇区，构成 122622个簇 + 3 个扇区


簇编号从 2 开始 到 122623，根目录开头的簇编号为2。
数据区里面多出来的3个扇区不足以构成簇
