原子哥的音频放大电路的图解

2019-07-21 09:01发布

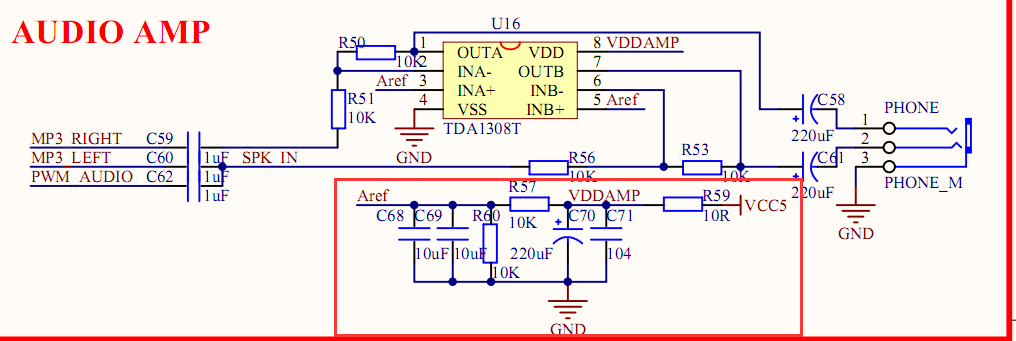

我对上图红框中几个元器件的理解：R59和C71组成了RC滤波电路，用来滤除交流信号。R57和R60作用分压。C68和C69为滤波电容，为分压后的信号滤除交流成分。

提问1：不知道我上面这样的解释是否正确？
提问2：C70也为滤波电容把，为什么要用容量这么大而且还带有极性的电容？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-07-21 09:24

本帖最后由 edmund1234 于 2018-10-15 18:33 编辑

理解算是正确
因为大电流，所以R阻值要小，否则压降会大，所以C的值也必须加大
倒是C68 &C69没必要用这么大，一个10uf就足够，另一个10uf换成104就更合理

2楼-- · 2019-07-21 15:18

精彩回答 2 元偷偷看……
