如今的嵌入式电子设备越来越智能，“智能”的一个标志，就是Ta能够和用户进行更加自然和高效的“沟通”。这就需要一个功能更为强大的人机交互界面（HMI）做支撑。因此越来越多的智能产品，不管是新兴的物联网产品，还是智能家电或智能制造设备，都会将图形化界面（GUI）作为HMI的主要形式——GUI既美观又直观，会让用户体验大幅提升，自然会成为产品不可或缺的组成部分。作为嵌入式系统核心的MCU，以往由于性能受限，难于支持GUI所需的图形显示的要求。而现在这已经成为了历史，一大波图形显示MCU已经来了！硬件功能配置从2011年推出高性能STM32F4产品以来，ST不断在图形显示MCU上投入研发资源，先后推出了STM32F7, STM32H7，STM32L4+等产品系列，目前STM32具有图形显示接口（LCD-TFT接口或MIPI-DSI接口）的子产品线已有6条之多。大家可以从图1中看到STM32图形显示产品的全貌。
图1，STM32图形产品一览为了支持HMI/GUI中的图形处理的需要，STM32图形显示MCU产品中包含一些列特殊功能：     Chrom-ART加速器：用于提升2D图形处理能力，STM32所有图形显示MCU中都包括该功能。 硬件JPEG解码器：STM32F7、STM32H7系列MCU具有该功能。     Chrom-GRC功能：可优化圆形屏显示效果，在STM32L4+系列MCU中增添了该功能。 这些硬件配置使用户在享受图形显示的高效开发的同时，将MCU的性能发挥到极致。
图2，STM32L4+系列MCU中包括的Chrome-GRC功能软件+开发板生态开发图形显示功能，需要高性能的MCU硬件作为基础，同时也需要完备的图形库软件和配套开发板做支持。STM32在“软件+开发板”这方面的资源同样十分丰富。目前ST提供免费版STemWin，以及付费版的TouchGFX或Embedded Wizard三种图形库软件（详见图3）。


图3，ST提供的三种图形库软件配套开发板包括Discovery开发板和EVAL开发板（详见图4和图5）。

图4，与STM32图形显示MCU配套的Discovery开发板


图5，与STM32图形显示MCU配套的EVAL开发板

为了方便工程师选择适合自己图形显示应用的STM32产品，在最新版的STM32CubeMX 4.25中还新增了图形MCU选型框，可以根据液晶屏的规格以及系统外挂Flash或RAM的资源要求，帮助工程师快速选取出最适合的STM32产品。大家可以下载最新的STM32CubeMX去试用和体验。

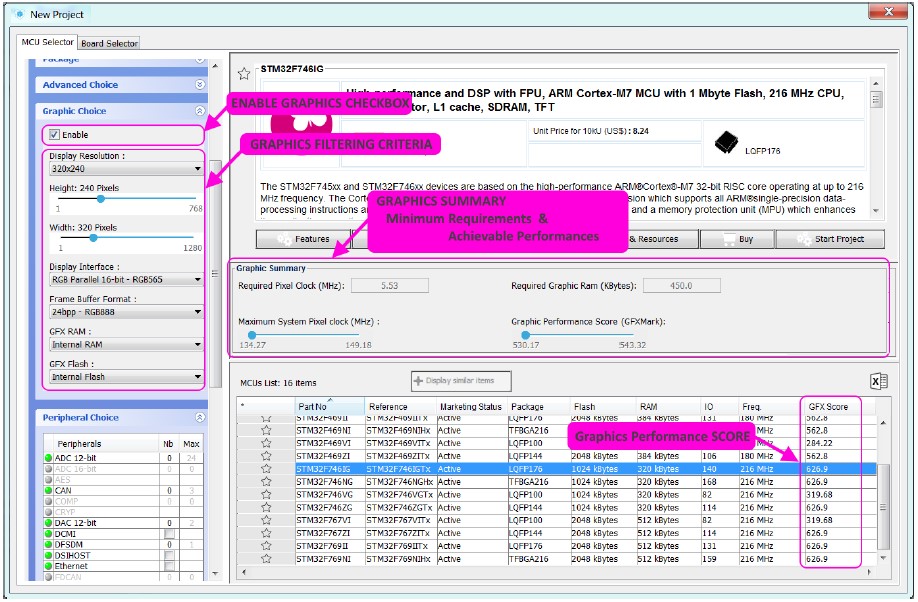

图6，在新版STM32CubeMX中，可以根据实际需求快速选择合适的图形显示MCU如何快速上手？下面重点来了——对于有图形显示需求的小伙伴，如果想评估STM32产品，可以将项目信息和产品需求发送邮件到mkt.china@st.com，你就有机会获得测试用Discovery开发板哦！赠品有限，先到先得。如果你需要本文中提到的以下技术资源和资料，请向微信公众号“STM32单片机”直接发送消息“GUI资料”，按照提示操作即可。

1)    STM32CubeMX 下载请回复“SCM”
2)    STemWin 下载请回复“SW”
3)    TouchGFX试用版 下载请回复”TG”
4)    Embedded Wizard试用版 下载请回复“EW”
在后续的文章中，我们还会手把手告诉你，如何使用STM32CubeMX 4.25自带的图形MCU选型框选择一颗适合自己GUI应用的STM32产品。
