F103mini板用SPI驱动OLED SSH1106

2019-07-25 11:01发布

2800 5

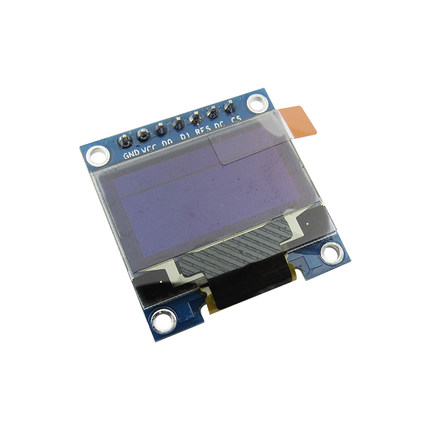

我有个OLED　ＳＳＨ１１０６， TB2vrc4hCFjpuFjSspbXXXagVXa_!!2207691322.jpg_430x430q90.jpg

包装上写了SPI/IIC,应该是只能用这两种方式驱动它，不知道怎么接DC脚，网上也没找到解决办法，求助告诉我怎么样用SPI或者IIC来驱动它，要是有代码给我参考一下就更好了！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-25 16:10

精彩回答 2 元偷偷看……

2楼-- · 2019-07-25 19:07

正点原子发表于 2017-7-13 23:11
卖家没参考代码么？

卖家的配套代码用的是他们公司的SSD1306,代码是8080驱动的，接口也和我的OLED不一样

3楼-- · 2019-07-25 20:40

看源码啊，我的源码里的DC是接PB10

4楼-- · 2019-07-25 21:54

请问你们解决了吗？我的也遇到这个问题了

5楼-- · 2019-07-26 02:37

IIC：DO接的是SCL；DI接的是SDA
SPI：DO接的是CLK；DI接的是MOSI
其余端口：CS片选，RST复位，DC数据命令选择找个普通端口接上就行。
程序网上烂大街了。
