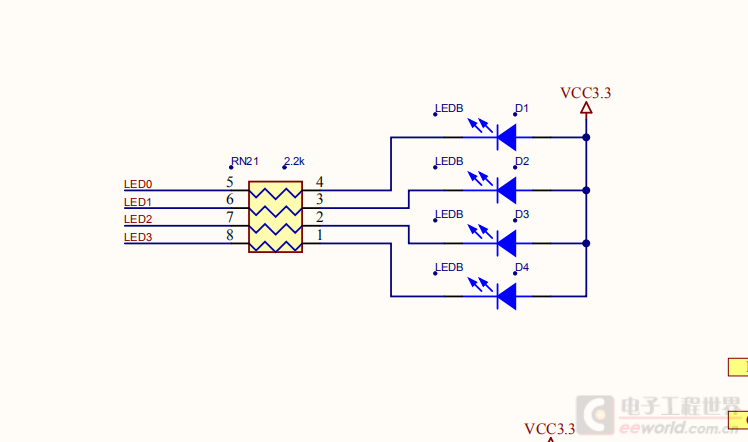

这张原理图LDE灯连到FPGA的哪个管脚上

2019-03-25 07:15发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-03-25 16:23

< / 1、U1D-----pin AB20-----LED0; 2、U1D-----pin AA20-----LED1; 3、U1D-----pin AB19-----LED2; 4、U1D-----pin AB18-----LED3 。

2楼-- · 2019-03-25 18:26

精彩回答 2 元偷偷看……

3楼-- · 2019-03-25 22:26

现在作图都是以层次型的类型，当处于不同页面有电气连接时使用网络标记，对于全部的图纸页面而言，只要是使用同一个网络标记，则在电气上都是相连接的，在生成网表时（设计电路图的）软件即认为是同一个接点，在设计PCB时，即可以连接到一起。我是通过查询网络标记得到的。

4楼-- · 2019-03-25 22:47

这是led什么灯啊

5楼-- · 2019-03-25 23:15

xujian2000 发表于 2018-4-10 09:47
现在作图都是以层次型的类型，当处于不同页面有电气连接时使用网络标记，对于全部的图纸页面而言，只要是使 ...

谢谢，我明白了

6楼-- · 2019-03-26 02:00

红外发射管发表于 2018-4-10 10:42
这是led什么灯啊

接在FPGA io口上的灯啊
