前门扫地 发表于 2017-10-12 09:23 十分感谢,我就是想了解物理上的结构,让我先消化一下,哈哈,看的有点懵
wsmysyn 发表于 2017-10-12 09:35 普通用的话,实际上不需要关注里面的实现方式。 设计的时候才需要关注原理,即使用的是foundry提供的IP ...
最多设置5个标签!

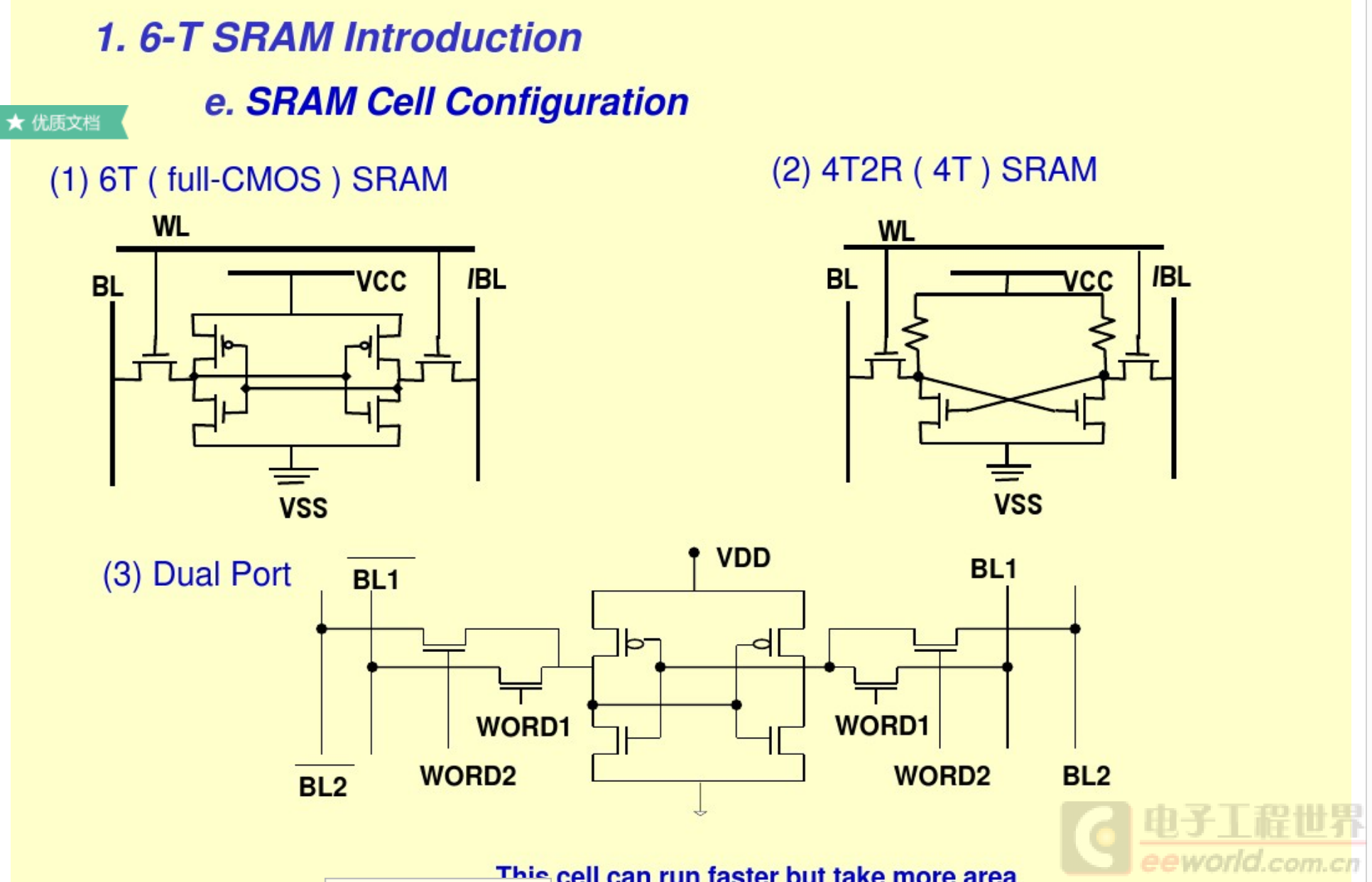

我们某个产品的CPU的RAM是采用过6T结构的SRAM cell(6 transistor)同样也有其他形式的,比如4T2R(4T),dual port(双口RAM,两套读写电路)

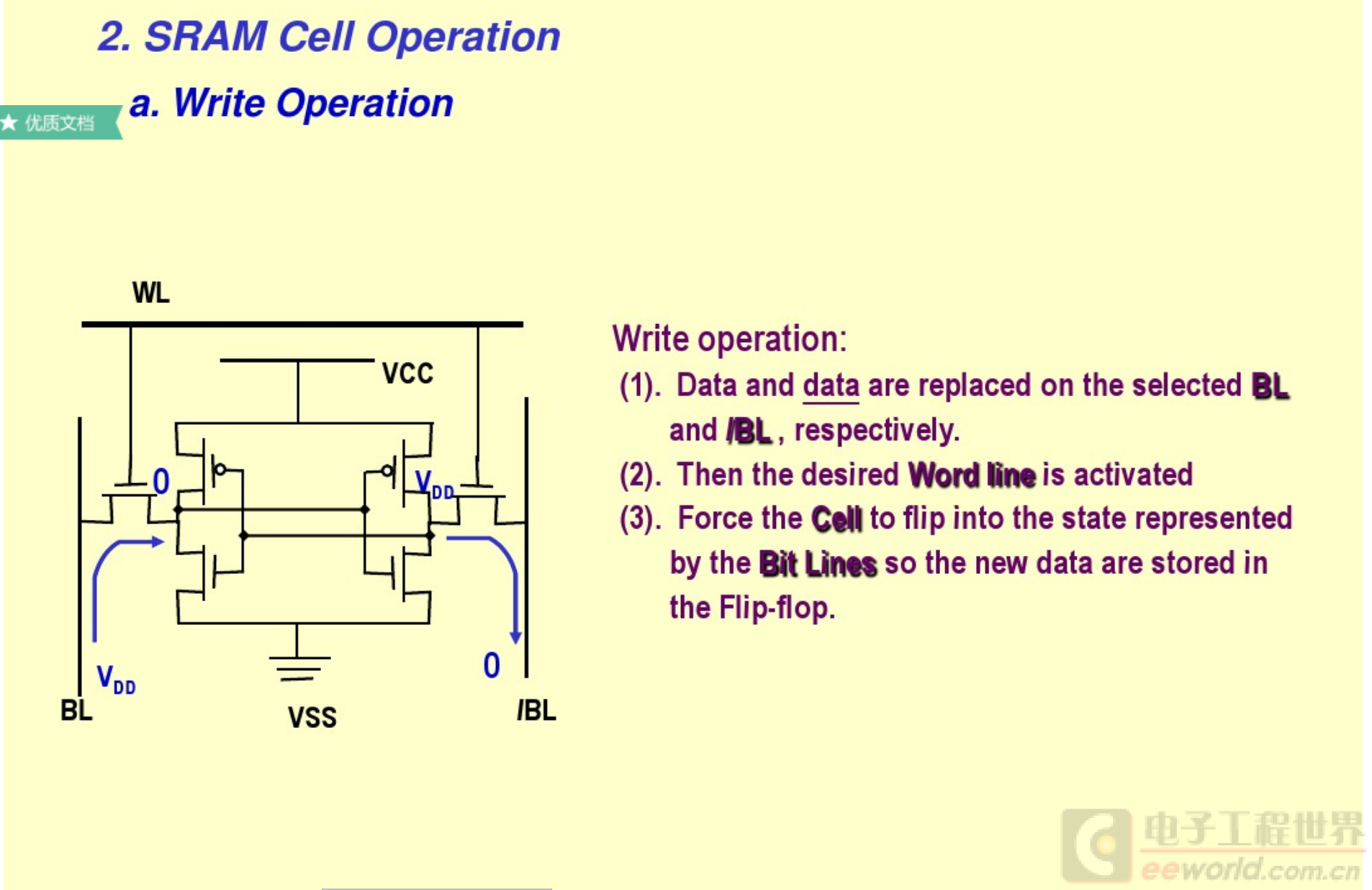

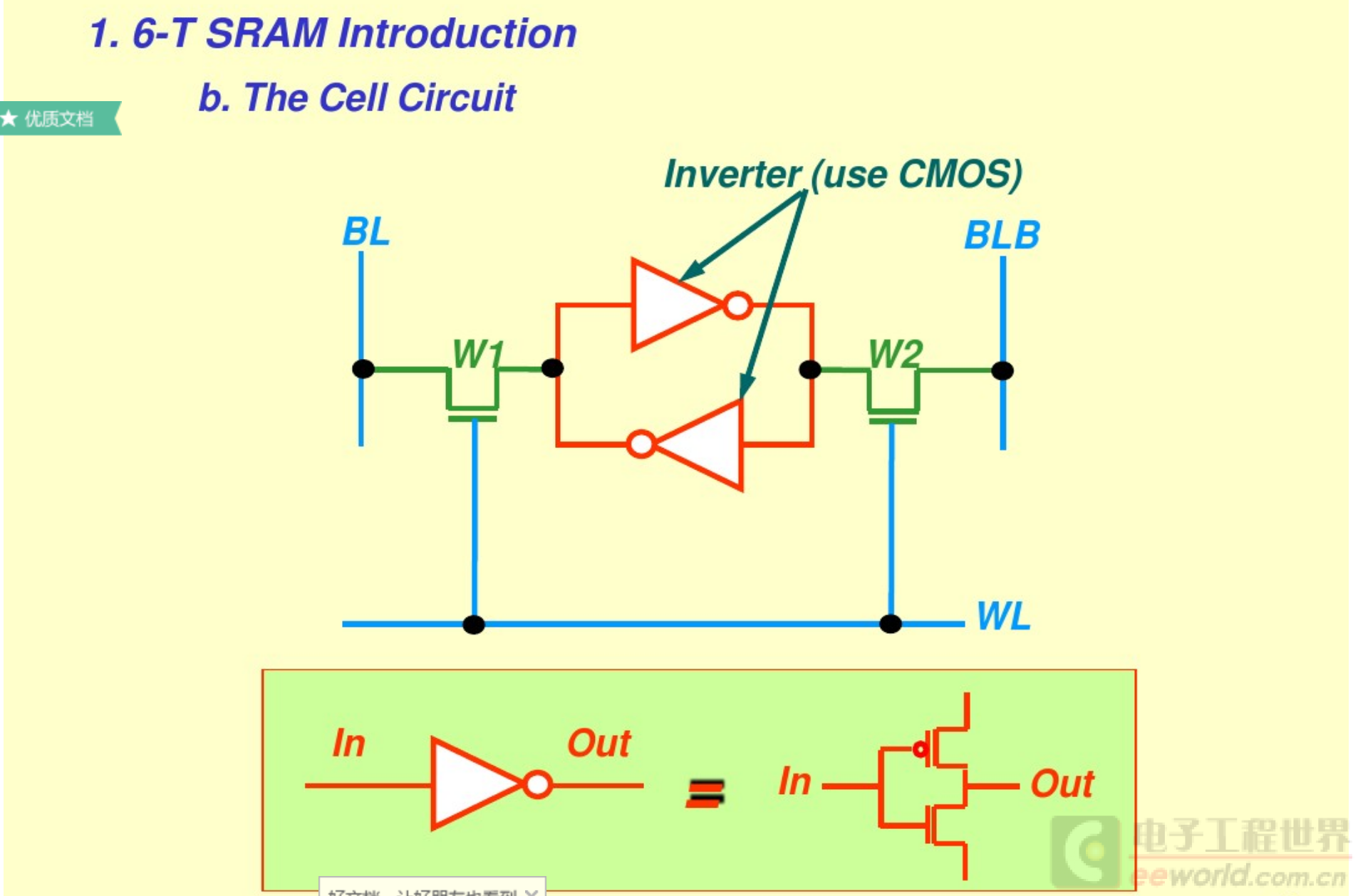

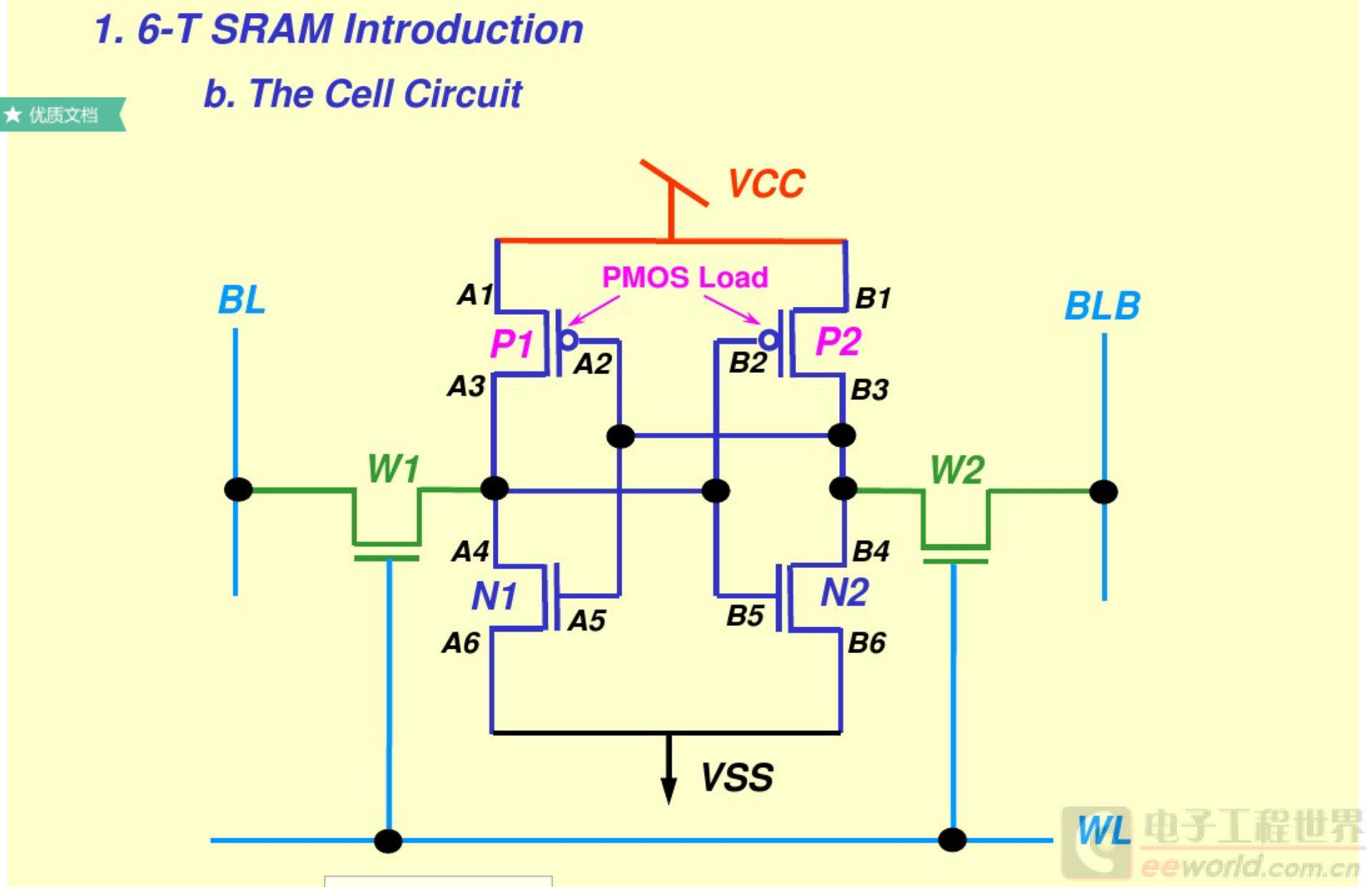

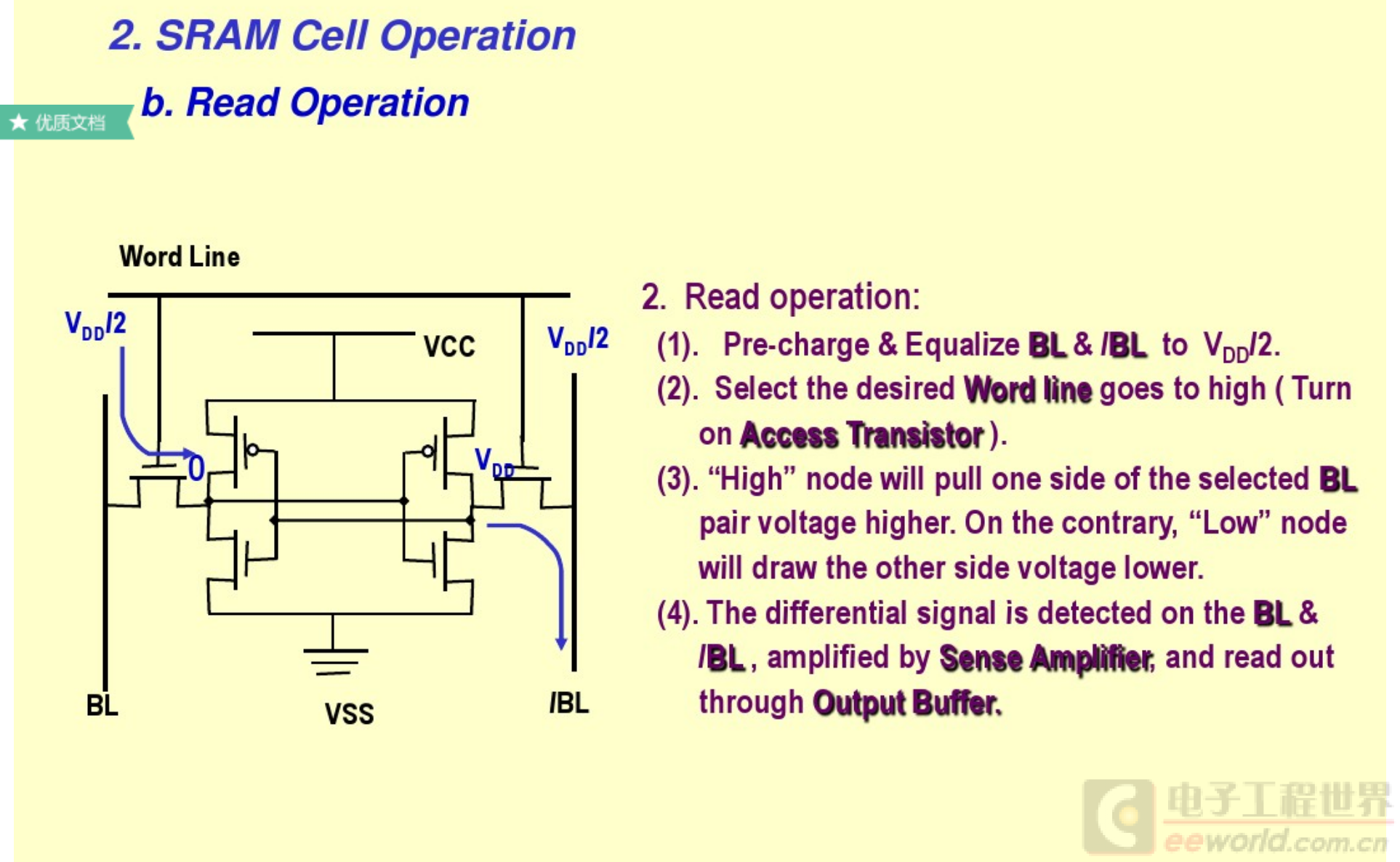

读写的原理见图片。
至于如何读写某个cell(一般是一次读8bit(8个cell),16bit,32bit等等),是由译码电路完成的,将地址比如0x0000译出来找到物理版图上某区域的bit cells(所在行和列),数据通过bl送到端口上,CPU只需要取走即可,达到读取的目的;写入的话,将数据放在端口上,译码电路将数据通过bl update到确定的bit cell里,就达到了存储的目的。
普通用的话,实际上不需要关注里面的实现方式。
设计的时候才需要关注原理,即使用的是foundry提供的IP。
不过了解一下也好。
是的是的,感觉和底层打交道知道这个会好一点,不懂的地方还要想你请教
