FPGA下载程序失败

2019-03-25 07:27发布

5138 5

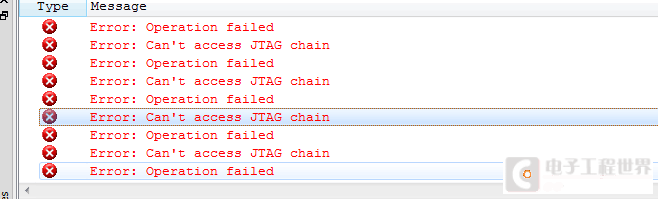

本人自己画了一块FPGA玩，但是焊接完发现下载补了程序，求大神们指教。下载失败警告：


板子的原理图主要如下：

$7}A]_N{6(3@Y~B[1JDN~8(6.png$
我焊好了主要部分，上电IO口的电压居然是3.9V，而且下载不了程序，各位帮帮忙吧！！！
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-03-25 14:58

< / 先检查过压原因，电路肯定有错。

2楼-- · 2019-03-25 18:40

看提示好像下载线链路有问题，仔细查查

3楼-- · 2019-03-25 21:26

先不必看什么FPGA，三种电源3.3V、2.5V、1.2V，哪来的3.9V？

4楼-- · 2019-03-25 22:06

额，解决问题了，是我太懒有些旁路电容没焊，以为没事的，焊上就好了

5楼-- · 2019-03-25 22:45
