fpga问题求助

2019-03-25 07:28发布

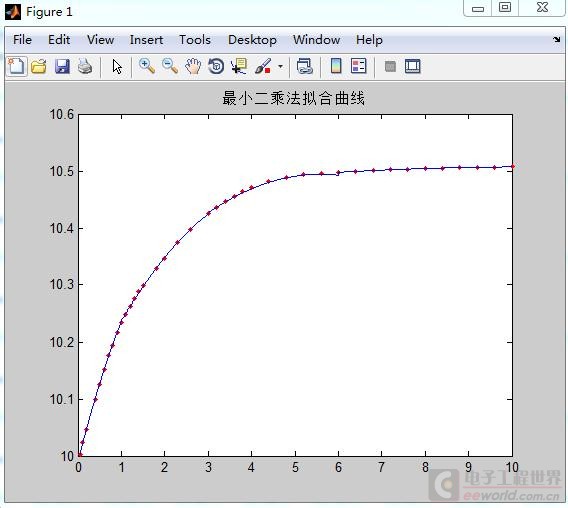

本人新手，FPGA新手，手头有一个项目，是一个做一个显示高度的系统，但是高度传感器出来的是频率信号，如下图所示

x轴是高度，Y轴是频率信号，只能通过频率信号来估算高度，频率信号范围在10M-10.6Mhz左右，随着高度变化，信号频率变化，现在难点主要在频率测量这块，要求响应在1ms，出来的是有点瑕疵的正弦波信号，手头买了一块fpga开发板带ad模块，就是不知道如何测量频率，fft估计不可能，因为采样2048点，频率分辨率为20M/2048,这个估计不符合要求，如果用计数器的话，因为有点点谐波，就是担心会不会影响判断上升沿，下降沿，导致错误计数，求高手指点下

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

仙猫

1楼-- · 2019-03-25 12:52

< / 是不是把问题想复杂了吧？似没必要用到FFT，不知精度要求是多少。

1、频率是不是数字信号？如是模拟信号则设法整形成数字信号（比如用比较器）。
2、用FPGA片内的PLL把时钟倍频上去（比如几百MHz，看芯片的能力），作为主频时钟。
3、利用主频时钟检测数字频率信号的上升或下降沿的间隔，即可算出频率。
4、加入滤波，平滑掉因最小计数间隔的误差，提高精度。
