2019-08-08 11:53发布
rjx007 发表于 2017-10-28 10:46 原子版主：这个电路可以吧？在Vref端接一个合适的负电压就能将交流电压整个平移到0轴的上面了吧？图中C1电 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 rjx007 的问题《ADC采集时，负电压转正电压电路》','https://www.xiaopingtou.net/q-144365.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

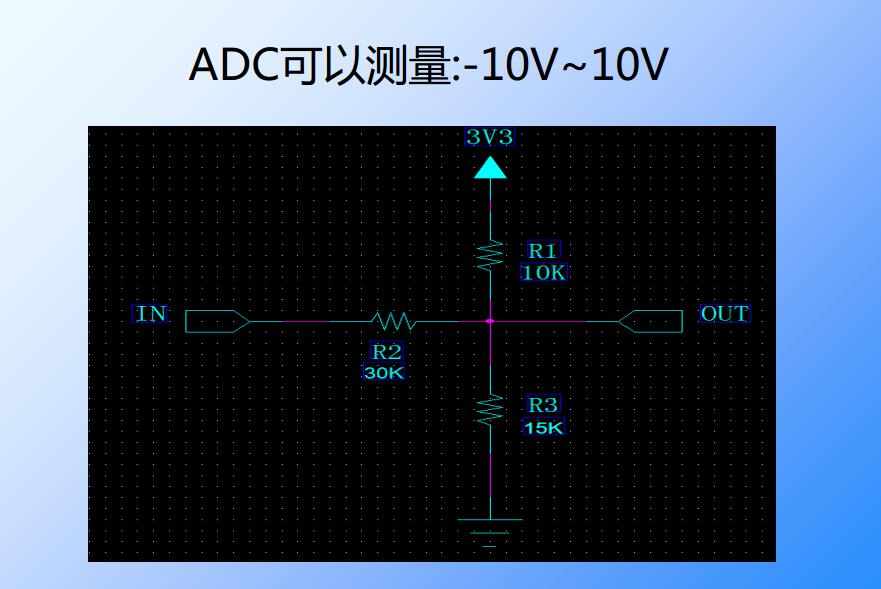

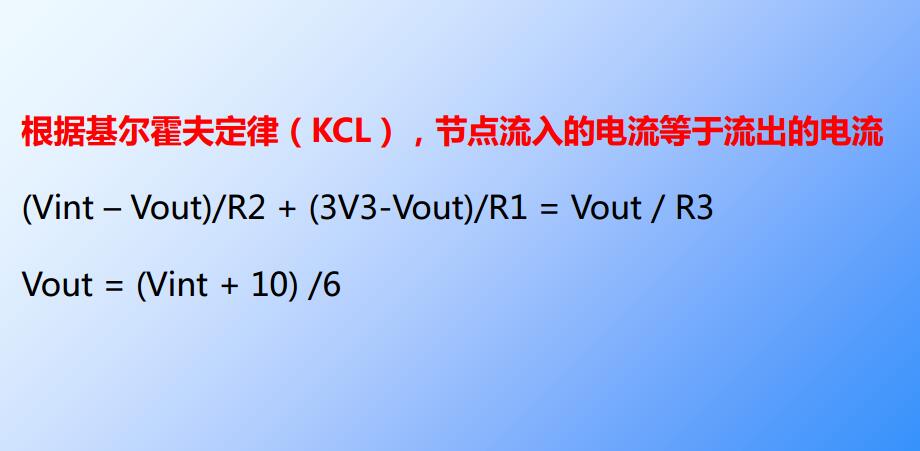

楼主或许是在找这个资料，3个电阻测量负电压。但是在实际应用中，通常需要在前级添加运放，
原子版主：这个电路可以吧？在Vref端接一个合适的负电压就能将交流电压整个平移到0轴的上面了吧？图中C1电容不用吧。
是的，C1不要应该也可以
2楼正是要找的，谢谢了！仿真的结果，输入-10V~10V，输出0V~3.3V，绿线是输入，红线是输出。
