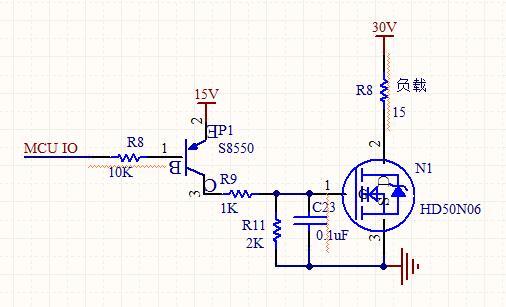

三极管驱动MOS管，这个电路能行吗？

2019-08-08 13:40发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

15条回答

1楼-- · 2019-08-08 17:00

不行，MCU_IO电压最高也就3~5V，此时三极管一直导通，mos管不能关断

2楼-- · 2019-08-08 19:27

精彩回答 2 元偷偷看……

3楼-- · 2019-08-08 22:06

那个电容也是从网上人家的电路了解到的，主要是能不能控制MOS管的开和关，频率要求不高，不是PWM

4楼-- · 2019-08-09 02:52

不行

5楼-- · 2019-08-09 04:27

如果是简单的开关的话是可以工作的，R9改小一些，R11需要20K不然损耗太大；C23是滤波作用的话，可留。如果同PWM波的话，最好前面用推挽输出

6楼-- · 2019-08-09 07:13

三极管前面还要加三极管 8050
