新手UCGUI移植成功，有图有真相

2019-08-08 14:00发布

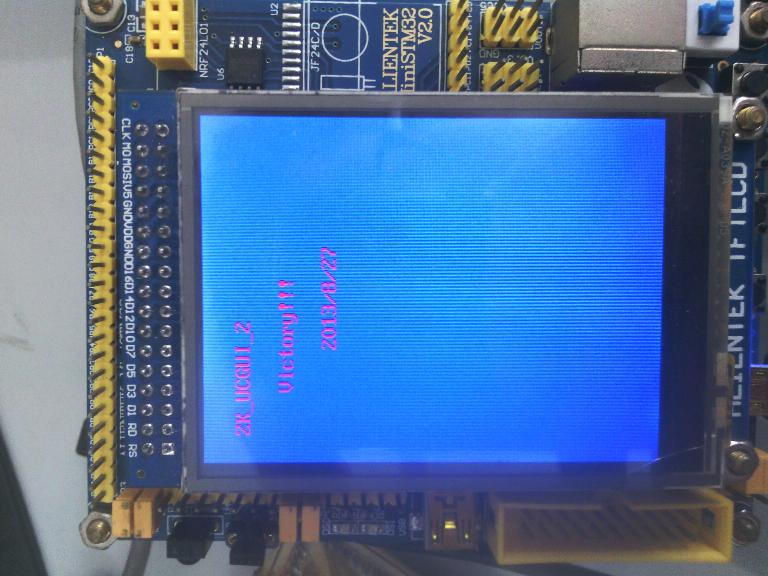

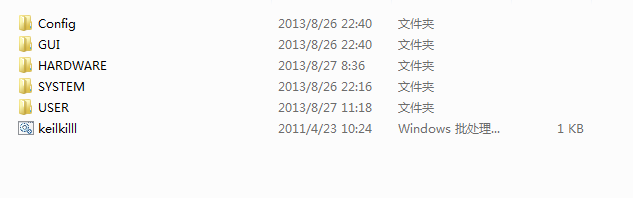

UCGUI移植初级解析 -----------------如何建立一个简单的UC/GUI工程 仅供像我这样的新手学习UCGUI使用做UCGUI移植，首先要选择好自己硬件平台，UCGUI源码，液晶的底层驱动。关于硬件和GUI源码（我选的源码3.90版，原子STM32MINI开发板）不必多说。其次，液晶的底层驱动函数得要好好准备，这可是直接和GUI源码打交道的。 补充说明：移植之前，先要准备一个完整的KEIL工程，所谓完整，就是没添加源码TFT也能任意画点显示。这一点对我们新手来说是至关重要的。如果你是用原子的mini做实验那就更好了，在准备KEIL工程的时候可以直接把原子的TFT实验复制过来。 好了，开始移植讲解！ 1. 构建液晶底层驱动函数。 这部分代码，实际上包含这几个功能：液晶初始化功能、控制IC读取点坐标功能、画点功能。底层的驱动一般来说液晶的厂家都会给带，还有要注意驱动IC的型号，GUI源码所带的IC驱动函数往往没有合适的，至少我没碰到，呵呵呵。 这是我的底层函数，先列举三个比较重要的： LCD_ReadPoint(u16 x, u16 y);//读取点坐标 LCD_SetPoint(u16 x, u16 y, u16 color );//画点 TFT_Init(void);//初始化函数 2. 从GUI源码里复制代码，进行工程搭建 （1）：复制源码/Start 文件下的GUI和Config这两个文件夹到自己的工程模板； 图片指示：

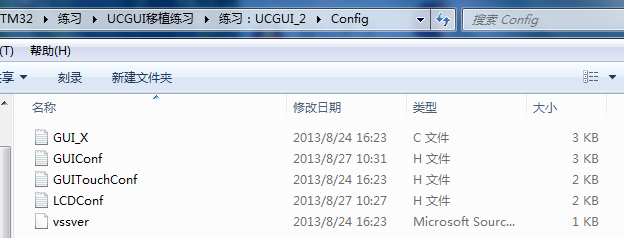

（2）：复制源码/Sample/GUI_X 文件夹下的 GUI_X.c 文件，粘贴到工程模板下的Config里； 图片指示：

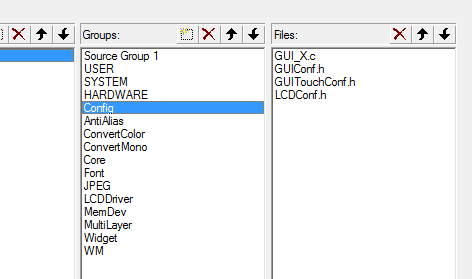

（3）：打开KEIL工程（事先准备好的），KEIL界面左边有个Project视窗，在Target1单击右键，出现一个选项卡，在Groups里创建各文件，然后依次Add Files，即添加.c .h 文件，这里要着重说明：添加文件的时候，尤其是GUI源码，文件类型选择ALL Files（系统默认.c文件），就是为了添加.h文件，这一点很重要。举个例子吧，在Config文件夹下要添加GUI_X.c GUIConf.h GUITouch.h LCDConf.h。还有一个问题，网上有人说触摸用不到，可以不用添加，然后字体也只添加几个用得到的，我的意见是：全部添加，避免难以修改的KEIL警告，这点很重要，我是新手，我很清楚怎么过来的，呵呵呵。

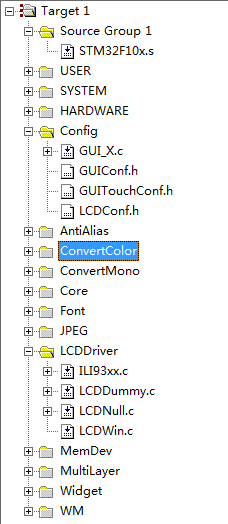

补充说明：新建 TFTDrive.h ILI93xx.c 两个文件，这个TFTDrive.h是 ILI93xx.c 的头文件，通过TFTDrive.h找到ILI93xx.c里的程序。 这两个文件里面的内容，是事先准备好的，也就是我所说的没加GUI源码之前的完整的 KEIL工程的一部分。当然，这两个文件放到LCDDriver文件夹里面，添加的时候也一并添加进去就行。

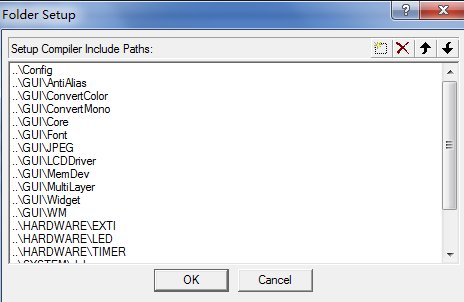

（4）：文件添加完了，还有一步呢，还要在添加路径。点击魔术棒，出现一个选项卡，点击C/C++，在Include Paths里包含文件路径，所有文件的都要包进来哦。能玩移植的朋友们，我相信（3）（4）两步对你们来说不难。

（5）
       修改：Config / GUIConf.h文件
方法：
#define GUI_OS                        (0)
#define GUI_SUPPORT_TOUCH         (0)
#define GUI_SUPPORT_UNICODE       (0)
#define GUI_DEFAULT_FONT          &GUI_Font6x8
#define GUI_ALLOC_SIZE             5000
#define GUI_WINSUPPORT            （0）
#define GUI_SUPPORT_MEMDEV      （0）
#define GUI_SUPPORT_AA            （0）
其余部分不需要改动
（6）
修改Config / LCDConf.h
方法：
#ifndef LCDCONF_H
#define LCDCONF_H

#define LCD_XSIZE      (240)   /* 水平分辨率X-resolution of LCD, Logical coor. */
#define LCD_YSIZE      (320)   /* 垂直分辨率Y-resolution of LCD, Logical coor. */

#define LCD_BITSPERPIXEL   (16)   /*lcd颜 {MOD}深度*/

#define LCD_CONTROLLER    (-1)   /*lcd控制器的具体型号*/
#define LCD_FIXEDPALETTE  (565)   /*RGB颜 {MOD}位数*/
#define LCD_SWAP_RB       (1)   /*红蓝反 {MOD}交换*/

#define LCD_INIT_CONTROLLER()   TFT_Init();    /*底层初始化函数，自己写的，而非源码自带，这一步非常重要*/

#endif /* LCDCONF_H */

这是我修改之后的源码，大家看看是不是声明下面少了许多函数啊，没错，我删掉了，原因很简单，我的底层驱动IC程序是厂家提供的，而且GUI源码也没有我的这部分驱动程序。所以大家弄得时候也要一并删除，只留下红 {MOD}代码部分。

(7)
      修改：LCDDriver / LCDDummy.c文件
   方法：在这里面添加几个函数，关于这几个函数就是我在开始列举的几个函数
                      LCD_ReadPoint(u16 x, u16 y);//读取点坐标
              LCD_SetPoint(u16 x, u16 y, u16 color );//画点         你的函数也许不是这个名字哦，大家不要照搬，这是你自己的驱动函数，在哪里添加这两个函数呢，不要着急，听我来说，                 还有一个头文件 #include“TFTDrive.h” 这个是你自己的底层驱动文件，把这个头文件写在LCDDriver / LCDDummy.c 中即可。必须要写的否则建立不起联系。
找到void LCD_L0_SetPixelIndex(int x, int y, int

ixelIndex) {
  /* Convert logical into physical coordinates (Dep. on LCDConf.h) */
  #if LCD_SWAP_XY | LCD_MIRROR_X| LCD_MIRROR_Y
    int xPhys = LOG2PHYS_X(x, y);
    int yPhys = LOG2PHYS_Y(x, y);
  #else
    #define xPhys x
    #define yPhys y
  #endif
  /* Write into hardware ... Adapt to your system */
  {
添加LCD_SetPoint(x,y,PixelIndex);/* 自己自行添加的，画点... */
  }
}

找到unsigned int LCD_L0_GetPixelIndex(int x, int y) {
  LCD_PIXELINDEX

ixelIndex;
  /* Convert logical into physical coordinates (Dep. on LCDConf.h) */
  #if LCD_SWAP_XY | LCD_MIRROR_X| LCD_MIRROR_Y
    int xPhys = LOG2PHYS_X(x, y);
    int yPhys = LOG2PHYS_Y(x, y);
  #else
    #define xPhys x
    #define yPhys y
  #endif
  /* Read from hardware ... Adapt to your system */
  {
  添加 PixelIndex=LCD_ReadPoint(x,y); //读点

  }
  return

ixelIndex;
}

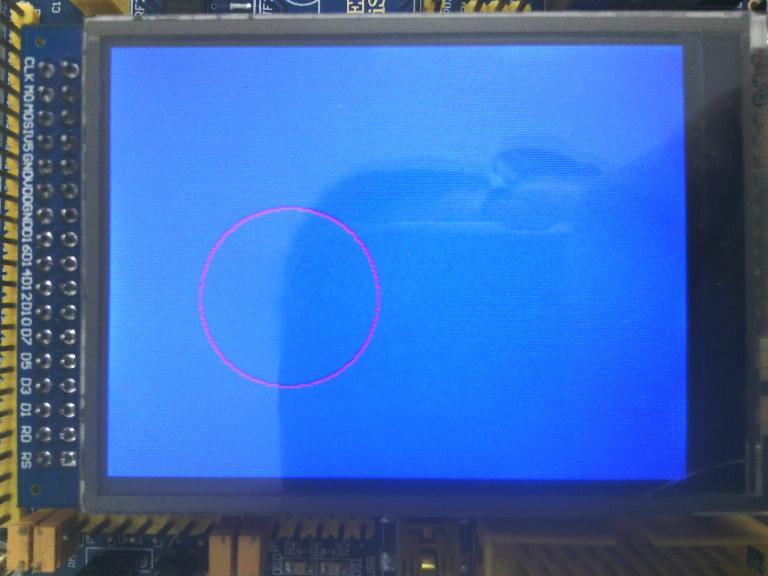

至此，移植结束，大家是不是想看一看现象呢，接下来：
       先修改主函数，添加 #include”GUI.h”//头文件包含嘛，呵呵呵
在main（）里，添加：
              GUI_Init();
              GUI_SetBkColor(GUI_BLUE);
              GUI_SetColor(GUI_RED);
              GUI_Clear();

             GUI_DrawCircle(100,100,50);//画圆

           while(1)；

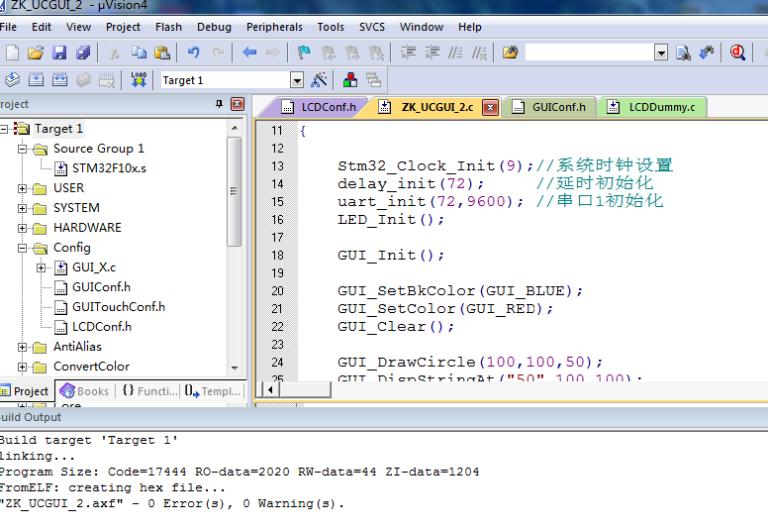

点击编译：
