做ADC3个不同通道连续转换 用DMA 和一个通道的CH1测得的值不同

2019-08-12 17:19发布

第一次用ADC测,刚开始选择了原子哥的例子没有DMA,上网查了查多通道采集需要DMA  然后加入了DMA后 CH1的值和以前单通道采集的值不一样 一直在2.4V左右

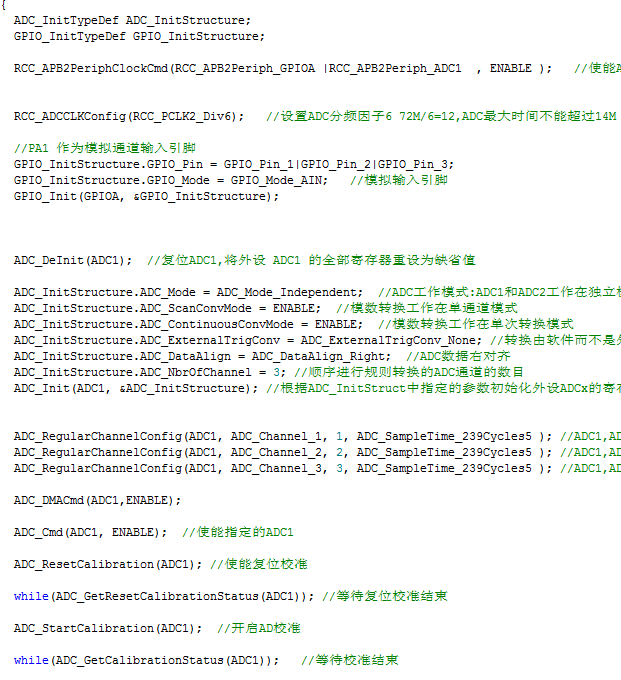

我感觉 使是我配置的问题。一个人在学校学这个好难  求助,下面是代码 TIM图片20170926203111.png

下面是主函数
int main(void)
{
        u32 SendBuff[3];
  u16 adcx;
        float temp;
        delay_init();                     //Ñóê±oˉêy3õê¼»ˉ
//        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//éèÖÃÖD¶ÏóÅÏ輶·Ö×éÎa×é2£o2λÇàÕ¼óÅÏ輶£¬2λÏìó|óÅÏ輶
        uart_init(115200);                 //′®¿ú3õê¼»ˉÎa115200
        LED_Init();                             //LED¶Ë¿ú3õê¼»ˉ
        LCD_Init();
        Adc_Init();                                  //ADC3õê¼»ˉ

        ADC_DMA_INIT(DMA1_Channel1,(u32)&(ADC1->DR),(u32)SendBuff,1000);//DMA1í¨μà4,íaéèÎa′®¿ú1,′æ′¢Æ÷ÎaSendBuff,3¤¶èSEND_BUF_SIZE.


        POINT_COLOR=RED;//éèÖÃ×ÖìåÎaoìé«
        LCD_ShowString(60,50,200,16,16,"Elite STM32");
        LCD_ShowString(60,70,200,16,16,"ADC TEST");
        LCD_ShowString(60,90,200,16,16,"ATOM@ALIENTEK");
        LCD_ShowString(60,110,250,16,16,"2015/1/14");
        //ÏÔê¾ìáê¾DÅÏ¢
        POINT_COLOR=BLUE;//éèÖÃ×ÖìåÎaà¶é«
        LCD_ShowString(60,130,200,16,16,"ADC_CH0_VAL:");
        LCD_ShowString(60,150,300,16,16,"ADC_CH0_VOL:0.000V");
        LCD_ShowString(60,170,200,16,16,"ADC_CH1_VAL:");
        LCD_ShowString(60,190,300,16,16,"ADC_CH1_VOL:0.000V");
        LCD_ShowString(60,210,200,16,16,"ADC_CH2_VAL:");
        LCD_ShowString(60,230,300,16,16,"ADC_CH2_VOL:0.000V");
        while(1)
{
                adcx=Get_Adc_Average(ADC_Channel_1,10);
                LCD_ShowxNum(156,130,adcx,4,16,0);//ÏÔê¾ADCμÄÖμ
                temp=(float)adcx*(3.3/4096);
                adcx=temp;
                LCD_ShowxNum(156,150,adcx,1,16,0);//ÏÔê¾μçÑ1Öμ
                temp-=adcx;
                temp*=1000;
                LCD_ShowxNum(172,150,temp,3,16,0X80);
                LED0=1;
                delay_ms(250);

                adcx=Get_Adc_Average(ADC_Channel_2,10);
                LCD_ShowxNum(156,170,adcx,4,16,0);//ÏÔê¾ADCμÄÖμ
                temp=(float)adcx*(3.3/4096);
                adcx=temp;
                LCD_ShowxNum(156,190,adcx,1,16,0);//ÏÔê¾μçÑ1Öμ
                temp-=adcx;
                temp*=1000;
                LCD_ShowxNum(172,190,temp,3,16,0X80);
                LED0=0;
                delay_ms(250);

                adcx=Get_Adc_Average(ADC_Channel_3,10);
                LCD_ShowxNum(156,210,adcx,4,16,0);//ÏÔê¾ADCμÄÖμ
                temp=(float)adcx*(3.3/4096);
                adcx=temp;
                LCD_ShowxNum(156,230,adcx,1,16,0);//ÏÔê¾μçÑ1Öμ
                temp-=adcx;
                temp*=1000;
                LCD_ShowxNum(172,230,temp,3,16,0X80);
                LED1=1;
                delay_ms(250);

                                LCD_ShowxNum(156,250,SendBuff[0],4,16,0);//ÏÔê¾ADCμÄÖμ

        }
}








友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
李毅123
1楼-- · 2019-08-12 20:19
而且  三个通道采集的值都差不多...
李毅123
2楼-- · 2019-08-12 21:51
我主函数也弄得很迷糊...
主音调
3楼-- · 2019-08-13 02:32
我的学习方式是

软件单通道触发
软件多通道触发
软件触发通过dma传输
软件触发连续转换通过dma传输
pwm单通道触发通过dma传输


步子迈的大,我个人而言会扯着蛋。
李毅123
4楼-- · 2019-08-13 07:18
 精彩回答 2  元偷偷看……
主音调
5楼-- · 2019-08-13 12:28
本帖最后由 主音调 于 2017-9-26 21:22 编辑

ADC是12位的,你的dma注释的数据位却是8位的。

你的代码配置错误太多,建议你先一条一条的对着
别人的代码对比一下。
其实我也是新手
ADC多通道如果只能DMA那其他没有dma的单片机?。你可以看一下我前段时间
发的求助帖,那里有一种解决思路。
这是我的
void DMA_Configuration(void)
{

        DMA_InitTypeDef DMA_InitStructure;

        DMA_DeInit(DMA1_Channel1);//½« DMA μÄí¨μà 1¼Ä′æÆ÷ÖØéèÎaè±ê¡Öμ

        DMA_InitStructure.DMA_PeripheralBaseAddr=(u32)&ADC1->DR;//DMA íaéè»ùμØÖ·
        DMA_InitStructure.DMA_MemoryBaseAddr=(u32)ADCData;     // DMA Äú′æ»ùμØÖ·

        DMA_InitStructure.DMA_DIR=DMA_DIR_PeripheralSRC;      //íaéè×÷Îaêy¾Y′«êäμÄà′Ô′
        DMA_InitStructure.DMA_BufferSize=128;                  //»o′æ′óD¡

        DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable;//íaéèμØÖ·¼Ä′æÆ÷2»±ä
        DMA_InitStructure.DMA_MemoryInc=DMA_MemoryInc_Enable;         //Äú′æμØÖ·¼Ä′æÆ÷μYÔö


        DMA_InitStructure.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;//êy¾Y¿í¶èÎa 16 λ
        DMA_InitStructure.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;//êy¾Y¿í¶èÎa 16 λ

        DMA_InitStructure.DMA_Mode=//DMA_Mode_Normal;//1¤×÷ÔúÕy3£»o′æģ꽠
                                  DMA_Mode_Circular;   //1¤×÷ÔúÑ-»·Ä£ê½

        DMA_InitStructure.DMA_Priority=DMA_Priority_High;//DMA í¨μà1óμóD¸ßóÅÏ輶

        DMA_InitStructure.DMA_M2M=DMA_M2M_Disable;       //ûóDéèÖÃÎaÄú′æμ½Äú′æ′«êä

        DMA_Init(DMA1_Channel1,&DMA_InitStructure);     //3õê¼»ˉDMA


        //DMA_ITConfig(DMA1_Channel1,DMA_IT_TC, ENABLE);   //ê1Äü′«êäíê3éÖD¶Ï

        //DMA_ClearITPendingBit(DMA1_IT_TC1);

                DMA_Cmd(DMA1_Channel1,ENABLE);                   //ê1ÄüDMA



}

李毅123
6楼-- · 2019-08-13 14:06
主音调 发表于 2017-9-26 21:12
ADC是12位的,你的dma注释的数据位却是8位的。

你的代码配置错误太多,建议你先一条一条的对着

谢谢!!!我先看看
