TFTLCD上的5V是做什么用的

2019-08-12 17:29发布

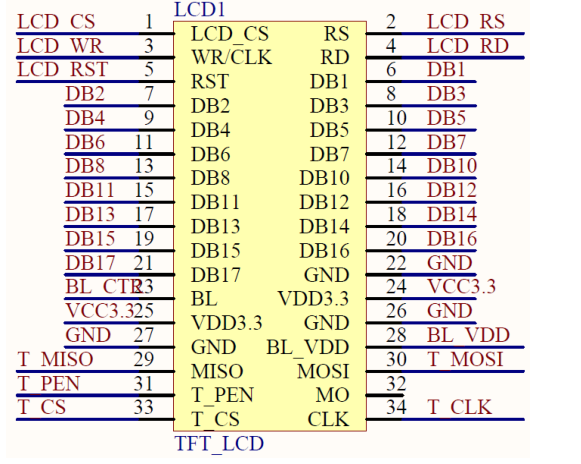

看了原子的TFTLCD的液晶屏的原理图,发现里面并没有用到5V的电源,但在这个的对外接口上有5V的电源。查了数据手册也没有发现那里需要5V的电源,LCD上面也没有转压芯片。

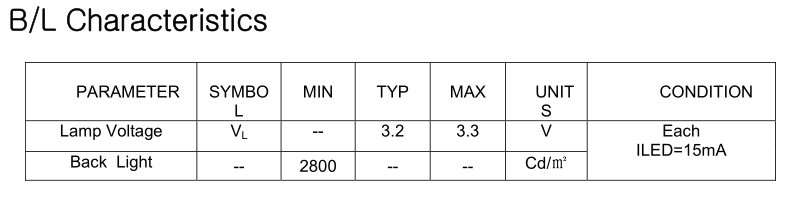

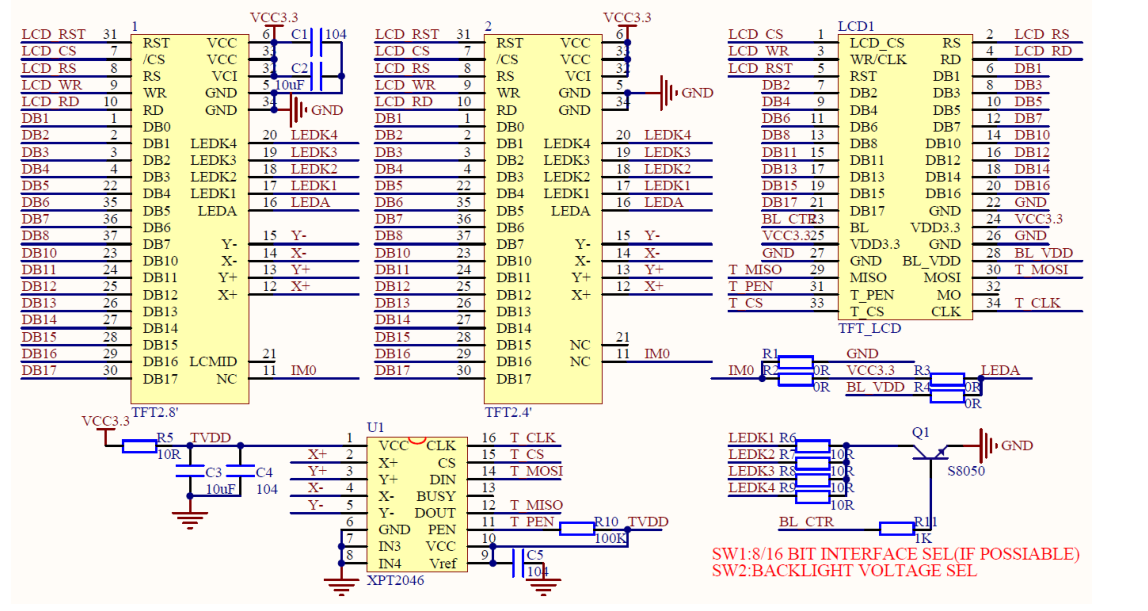

看电路图上面连到了BL VDD上面,这个BL VDD又是什么呢,本来以为是Back Light,但数据手册上面B/L Characteristics中的电压也是3.3V,实在想不通,望各路英雄解答,十分感谢。
TFTLCD内部连线图 TFTLCD内部连线图 TFTLCD对外接口 TFTLCD对外接口 数据手册 数据手册




友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
Ldd69stm32
1楼-- · 2019-08-12 21:31
没这个5V液晶会不亮。。。我之前自己移植的时候一开始没连接这个5V,液晶不亮,连接之后就亮了。。。
bg6qbt
2楼-- · 2019-08-12 22:15
5V还可以对外提供电源,要不扩展一块小板就没电了。
一只大白兔
3楼-- · 2019-08-12 23:38
Ldd69stm32 发表于 2017-4-14 16:58
没这个5V液晶会不亮。。。我之前自己移植的时候一开始没连接这个5V,液晶不亮,连接之后就亮了。。。

那把这个5V不接5V,接3.3V液晶会亮吗
一只大白兔
4楼-- · 2019-08-13 01:42
 精彩回答 2  元偷偷看……
bg6qbt
5楼-- · 2019-08-13 01:51
一只大白兔 发表于 2017-4-24 08:45
如果不扩展的话可以不接吗

不扩展的话,输出用的3.3V和5V不就是空着的吗?
Ldd69stm32
6楼-- · 2019-08-13 03:32
一只大白兔 发表于 2017-4-24 08:44
那把这个5V不接5V,接3.3V液晶会亮吗

我貌似也试过。好像不亮
