FSMC 如何接 R/W？

2019-08-13 19:33发布

站内问答 / STM32/STM8
9208 6 1035
我想用fsmc来控制一个传感器模块，接口是这样的 QQ截图20171013225108.jpg

它的Pin17 是R/W引脚，我看其他人用fsmc控制lcd屏幕时候的都是两根线 RE和 WE 分开的，那R/W这样的该怎么用fsmc控制？应该如何设置？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
aozima
1楼-- · 2019-08-13 22:05
RE/WE分开的是I8080总线
RW在一起，通过高低电平来区别的，是6800总线。

FSMC连接6800总线也可以的，把WE接到RW上面。
你可以找一下STM32接6800总线的资料。
z0011k
2楼-- · 2019-08-13 23:27
求助
z0011k
3楼-- · 2019-08-13 23:31
aozima 发表于 2017-10-14 15:29
RE/WE分开的是I8080总线
RW在一起，通过高低电平来区别的，是6800总线。

多谢，我再找找资料
z0011k
4楼-- · 2019-08-14 02:12
aozima 发表于 2017-10-14 15:29
RE/WE分开的是I8080总线
RW在一起，通过高低电平来区别的，是6800总线。

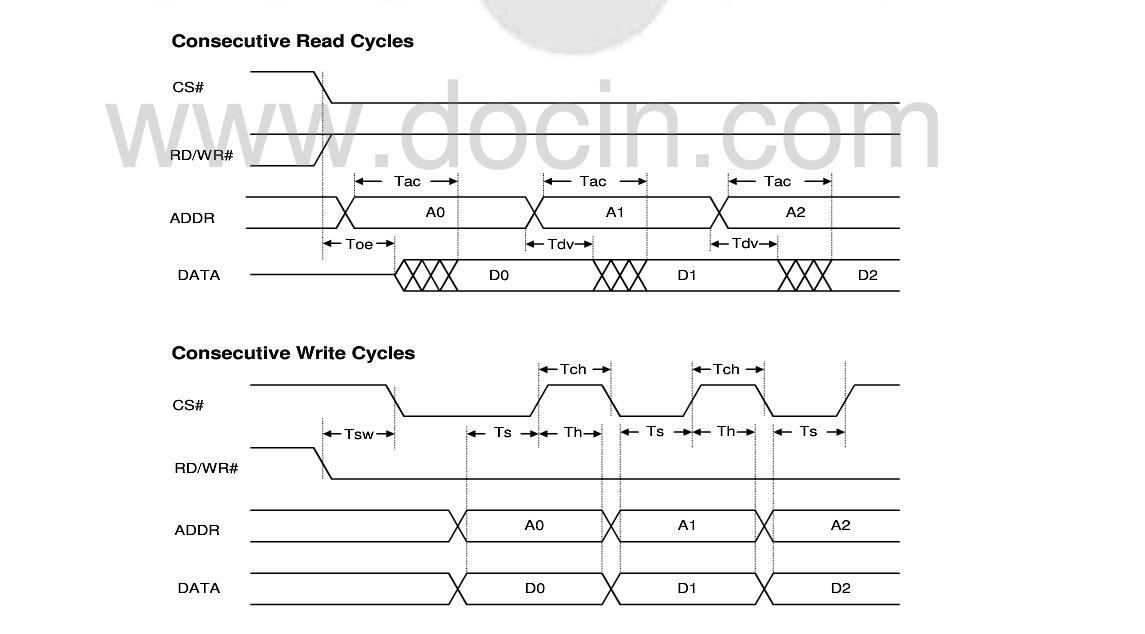

QQ截图20171014161850.jpg QQ截图20171014161916.jpg

再次求助！我不知道这个时序图是否是标准的6800，还请帮忙看一下，感谢！
z0011k
5楼-- · 2019-08-14 06:05
 精彩回答 2  元偷偷看……
z0011k
6楼-- · 2019-08-14 10:53
@aozima    大神帮忙看一眼
