这个应该怎么设置规则呢?设置针对这个芯片的规则而不影响别的器件

2019-08-13 21:16发布

万分感谢
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
18811707971
1楼-- · 2019-08-13 21:34

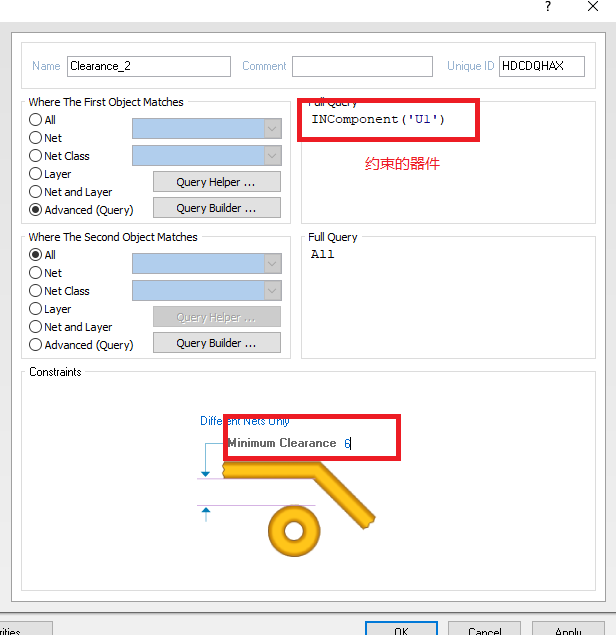

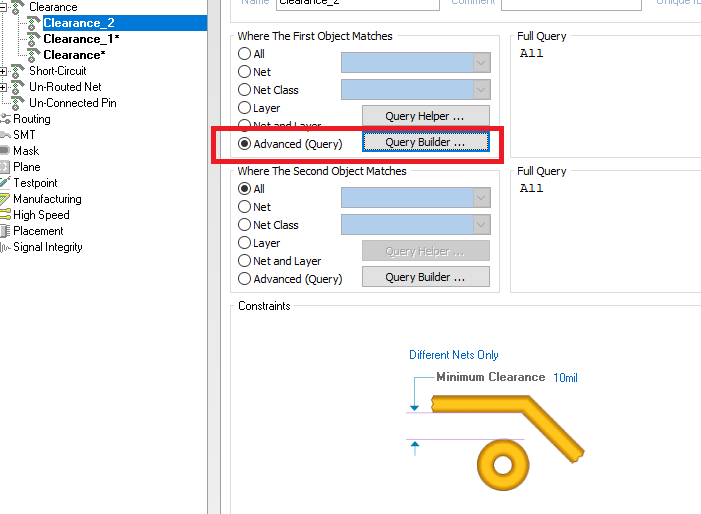

规则里面可以设置专门针对器件的规则。添加一个间距规则(Clearence).

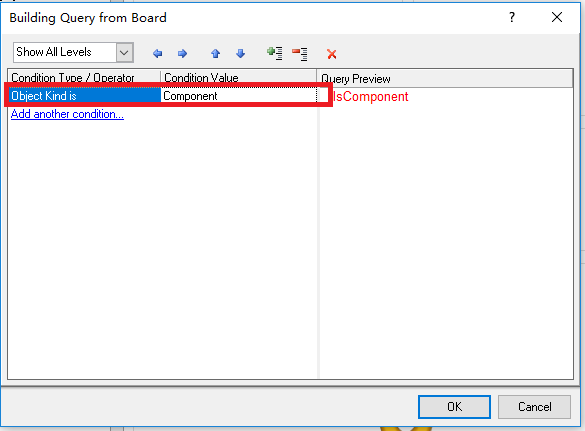

然后---->
OK----->
ok即可
余一水
2楼-- · 2019-08-13 23:04
 精彩回答 2  元偷偷看……
allaqppq
3楼-- · 2019-08-14 01:11
帮顶
学霸君
4楼-- · 2019-08-14 04:09
放置一个room就可以了,这个应该是焊盘与焊盘之间距离的问题,你在焊盘与焊盘之间距离规则添加一个room规则就好
余一水
5楼-- · 2019-08-14 08:12
18811707971 发表于 2017-10-8 22:23
规则里面可以设置专门针对器件的规则。添加一个间距规则(Clearence).

然后---->

非常感谢啊,(✪ω✪)
