关于SRAM的硬件问题还有读写问题

2019-08-13 21:55发布

在用ucgui做显示界面 现在感觉RAM不够 于是扩展了一块SRAM 型号是IS62WV51216 电路图仿照这个书上画的

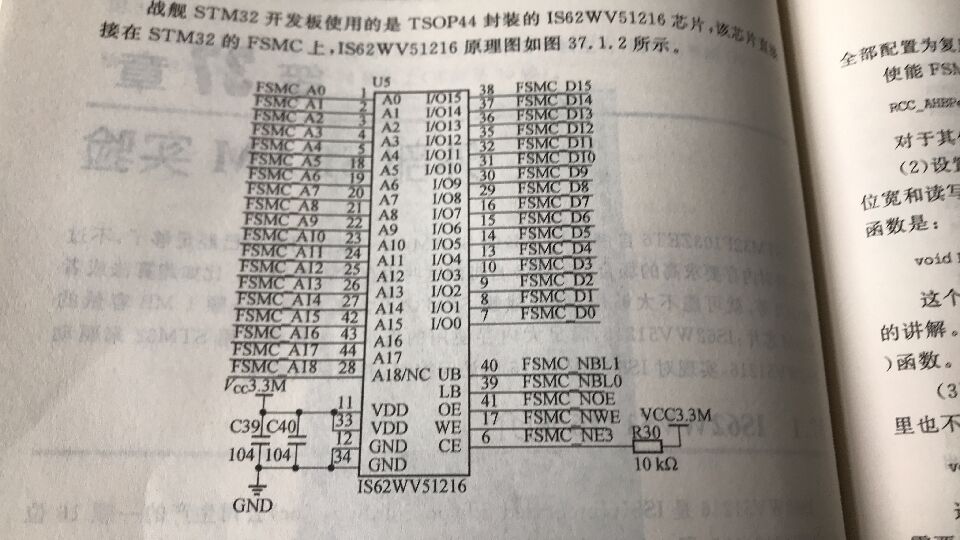

书上参考电路 书上参考电路
然而现在有两个问题

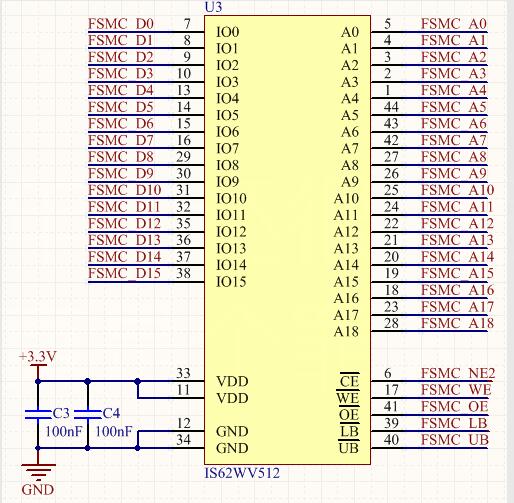

一 我自己画电路的时候不小心把CE脚上的上拉电阻丢了
就是6脚上的FSMC-NE2上缺了一个上拉电阻 这个在软件上有没有办法补救?

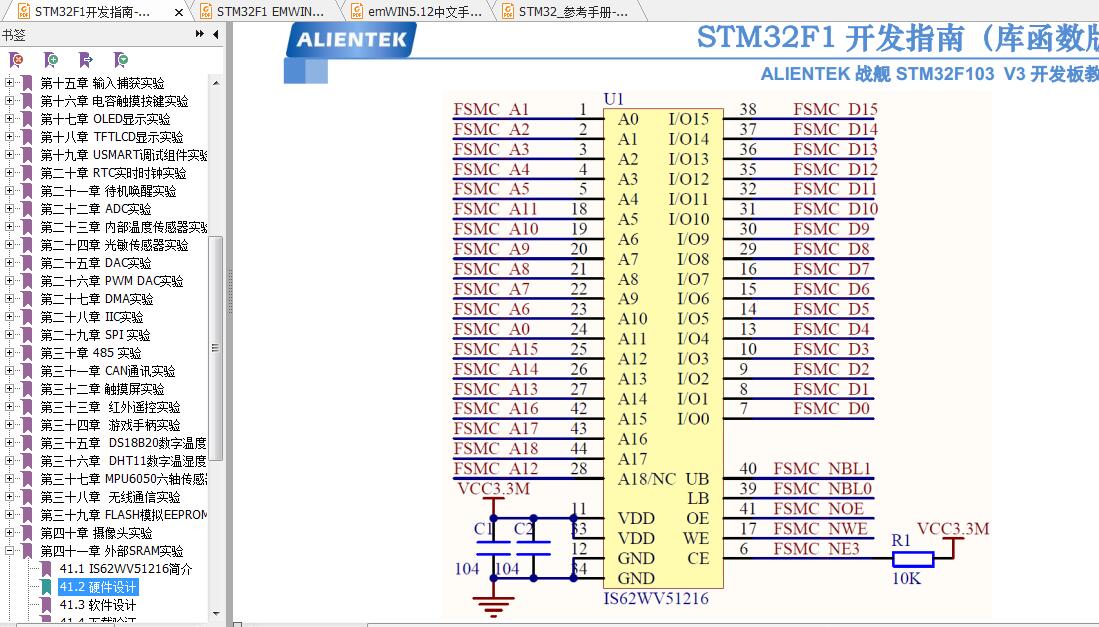

二 在原子哥的电子版教材上电路图是这样的
FSMC—A系列的脚和实体书不一样 这样子可以对地址啥的有什么影响吗?示范程序大概需要怎么改?

另外问一个ucgui和这个SRAM驱动的问题

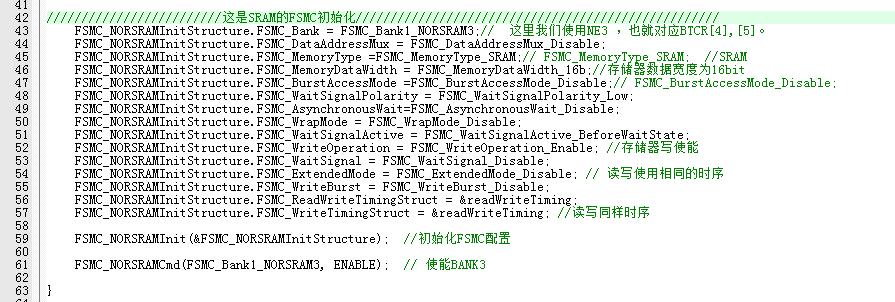

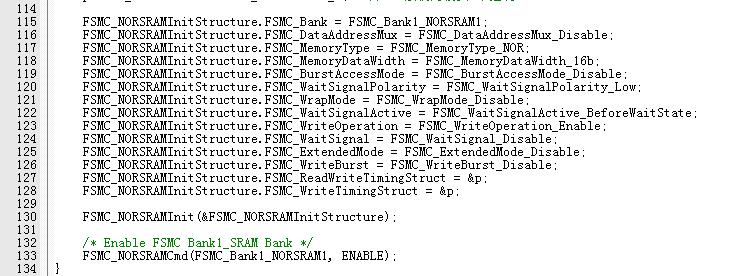

初始化FSMC的这部分代码 LCD的代码里面有 SRAM里面也有 这不会冲突吗
115.jpg 116.jpg


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
aozima
1楼-- · 2019-08-13 23:33
NEx/CE/CS 指SRAM的片选,正常工作时由CPU主动输出,所以不需要上拉电阻,无需补救。
momo
2楼-- · 2019-08-14 03:10
aozima 发表于 2017-9-29 22:33
NEx/CE/CS 指SRAM的片选,正常工作时由CPU主动输出,所以不需要上拉电阻,无需补救。

好的 硬件问题第二个呢 就是原子给的参考的地址线不同的问题
钩月黄昏
3楼-- · 2019-08-14 06:32
momo 发表于 2017-9-30 11:10
好的 硬件问题第二个呢 就是原子给的参考的地址线不同的问题

这个在原子的开发手册里有做说明啊,只要在RAM中地址和数据线寻址的地址一一对应就可以了。
