STM32与外围器件spi通信电平不匹配，急急急

2019-08-13 22:21发布

站内问答 / STM32/STM8

18582 5

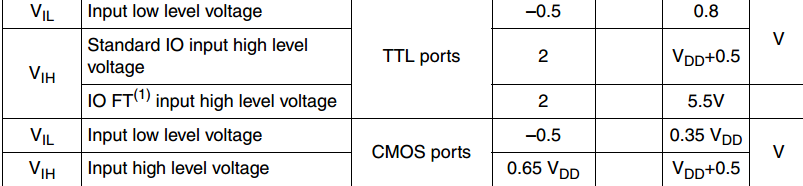

外围器件有spi模块，想用STM32与它通信，但是器件的输出高电平范围是4.5到5.2之间，而单片机的输入高电平是2.2到3.8之间，这样的情况需要进行电平的转化吗？如果需要应该怎么转换呢？还有32对于输入电平范围为什么有下面的两种情况？本人对硬件小白一枚，望大神不吝赐教


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-08-14 03:23

STM32绝大部分的管脚都是兼容5V电压的，可以直接通讯，但是为了防止电流过大，可以在通讯线上串接大概330欧姆的电阻限流。

2楼-- · 2019-08-14 05:40

什么器件？什么器件的spi这么神奇

3楼-- · 2019-08-14 05:51

我都是直接连接的也没啥问题

憨厚诚实大叔

4楼-- · 2019-08-14 11:47

SPI的通讯接口应该都是兼容5V的，外部上拉就好了

5楼-- · 2019-08-14 17:12
