稳压芯片电容选择

2019-08-14 01:34发布

请教一下

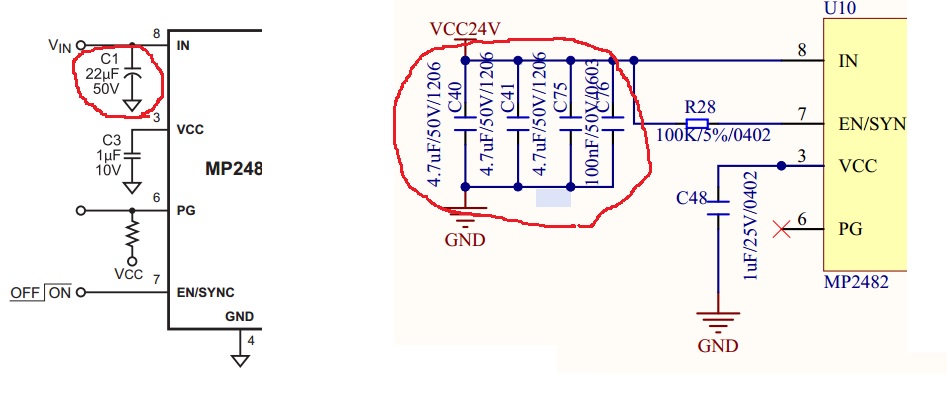

左图是稳压芯片数据手册的原理图，建议在输入端加上22uF的电容
右图是使用这个芯片的产品的原理图，最右边应该是100nF的去耦电容，可是左边的三个4.7uF电容是什么意思？电容并联等效一个大电容？因为一个大电容体积太大？小电容封装小一些？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-08-14 06:54

精彩回答 2 元偷偷看……

2楼-- · 2019-08-14 12:02

正点原子发表于 2017-9-12 23:46
这个没有严格要求，多个电容并联可以降低ESR。

比如4个5uF的电容并联就等效于1个20uF的电容吗？

3楼-- · 2019-08-14 17:41

电容并联后电容量是相加的，但是每个电容都会有等效电阻，电阻并联后阻值是降低的，所以多电容并联后获得较高容量的同时减少了等效电阻。
