本帖最后由 Rainday 于 2017-9-8 17:56 编辑

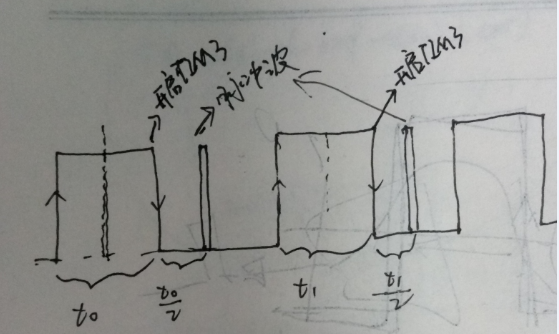

输入脉冲波宽度是变化的，TIM5是输入捕获（一次捕获一个上升沿或者下降沿）计算时间t0，在下降沿到来时立即开启TIM3计时时间为t0/2，时间到则产生中断并开启TIM4输出单脉冲。程序在上面，测试结果是串口有正确的时间输出，示波器并没有单脉冲输出。请大家帮我看看出问题在哪里？？？

TIM5 PA0 输入捕获，TIM3定时器中断，TIM4 PB6 配置成单脉冲输出。

Rainday 发表于 2017-9-8 19:32
仔细分析了下你说的，就是省略了单脉冲，直接由定时器计时到t/2，产生脉冲。我的程序里面，也是把t/2作为 ...

       中断用一个就够了，假设PWM捕获模式下，你TIM1 CCR1捕获上升沿，CCR2捕获下降沿。开启CCR2中断，那么当你捕获到下降沿后，产生中断。CCR2-CCR1就是t0，把t0/2赋值给TIM2的ccr。此时经过t0/2，TIM2就会切换电平。电平持续时间(单脉冲)就是TIM2的arr-ccr。
       这些都是2个TIM自动完成的，你要做的是配置好TIM1的arr、ccr，然后在TIM1的ccr2中断里给TIM2 ccr与arr赋值。最好两个定时器频率一致，计算起来就比较简单了。

搞这么复杂干嘛。高级定时器有PWM捕获模式的，你去看看资料。比如用TIM1获得一个高电平的时间t0，然后将TIM1计数器值/2赋值给TIM2 ccr寄存器（它们的频率一致），然后TIM2就能在t0/2时间后触发电平转换，输出一个高电平（单脉冲），高电平时间可以通过配置ARR=CCR+X来配置，X就是单脉冲持续时间

a3748622 发表于 2017-9-8 18:37
搞这么复杂干嘛。高级定时器有PWM捕获模式的，你去看看资料。比如用TIM1获得一个高电平的时间t0，然后将TIM ...

听起来，很不错。唉 一看到配置寄存器就够了，刚学 不怎么懂！还是谢谢你

a3748622 发表于 2017-9-8 18:37
搞这么复杂干嘛。高级定时器有PWM捕获模式的，你去看看资料。比如用TIM1获得一个高电平的时间t0，然后将TIM ...

仔细分析了下你说的，就是省略了单脉冲，直接由定时器计时到t/2，产生脉冲。我的程序里面，也是把t/2作为你说的TIM2的定时时间，只是时间到后我加了个中断。你觉得呢
