Debug中断为500ms,一直在中断里面不出去

2019-08-14 02:20发布

Debug时候一直在中断里面循环不出去是咋回事,中断时间为500ms,实际硬件测试led等闪烁时间正常。

void TIM5_Int_Init(u16 arr,u16 psc)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
        NVIC_InitTypeDef NVIC_InitStructure;

        RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5, ENABLE); //时钟使能

        //定时器TIM3初始化
        TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
        TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
        TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
        TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
        TIM_TimeBaseInit(TIM5, &TIM_TimeBaseStructure); //根据指定的参数初始化TIMx的时间基数单位

        TIM_ITConfig(TIM5,TIM_IT_Update,ENABLE ); //使能指定的TIM2中断,允许更新中断

        //中断优先级NVIC设置
        NVIC_InitStructure.NVIC_IRQChannel = TIM5_IRQn;  //TIM2中断
        NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  //先占优先级0级
        NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  //从优先级3级
        NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
        NVIC_Init(&NVIC_InitStructure);  //初始化NVIC寄存器


        TIM_Cmd(TIM5, ENABLE);  //使能TIMx
}
//定时器2中断服务程序
void TIM5_IRQHandler(void)   //TIM3中断
{
        if (TIM_GetITStatus(TIM5, TIM_IT_Update) != RESET)  //检查TIM3更新中断发生与否
                {
                        TIM_ClearITPendingBit(TIM5, TIM_IT_Update  );  //清除TIMx更新中断标志
                        ADC_Scan();
                        PWM_Scan();
                        ADC_OUT_Scan();
                        RUNA=~RUNA;

                }
}


这个是代码,大家帮忙看下
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
openedvxiaowang
1楼-- · 2019-08-14 08:07
不出去的原因有可能是你的ADC函数,PWM函数等出现死循环,你单步调试看看是不是卡在这几个函数了。
刘东君
2楼-- · 2019-08-14 12:36
openedvxiaowang 发表于 2017-9-9 09:45
不出去的原因有可能是你的ADC函数,PWM函数等出现死循环,你单步调试看看是不是卡在这几个函数了。

没有卡在死循环,我找到原因了。 CNT的技术频率不对了。不知道为什么,还有这里如何修改呢!!!

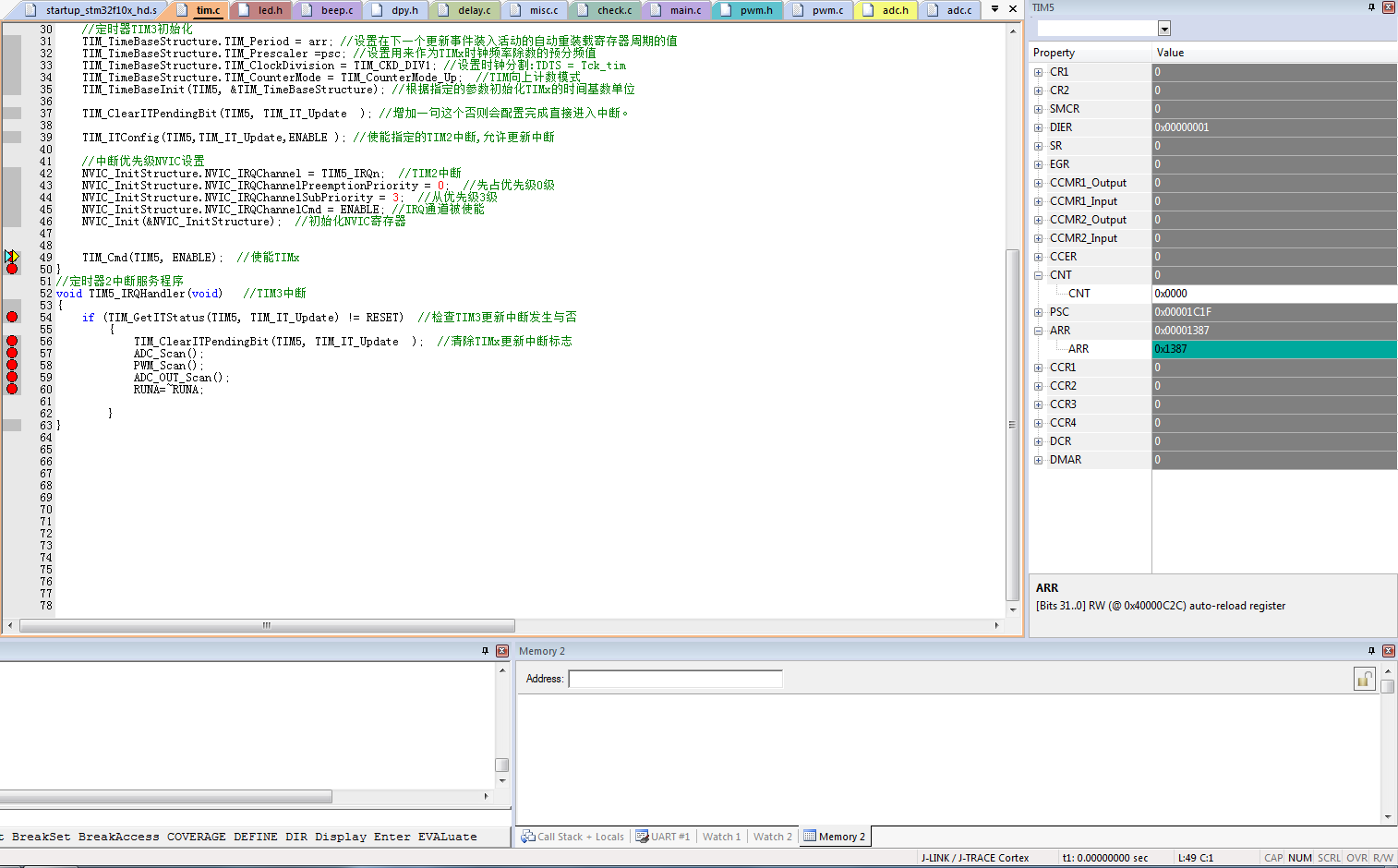

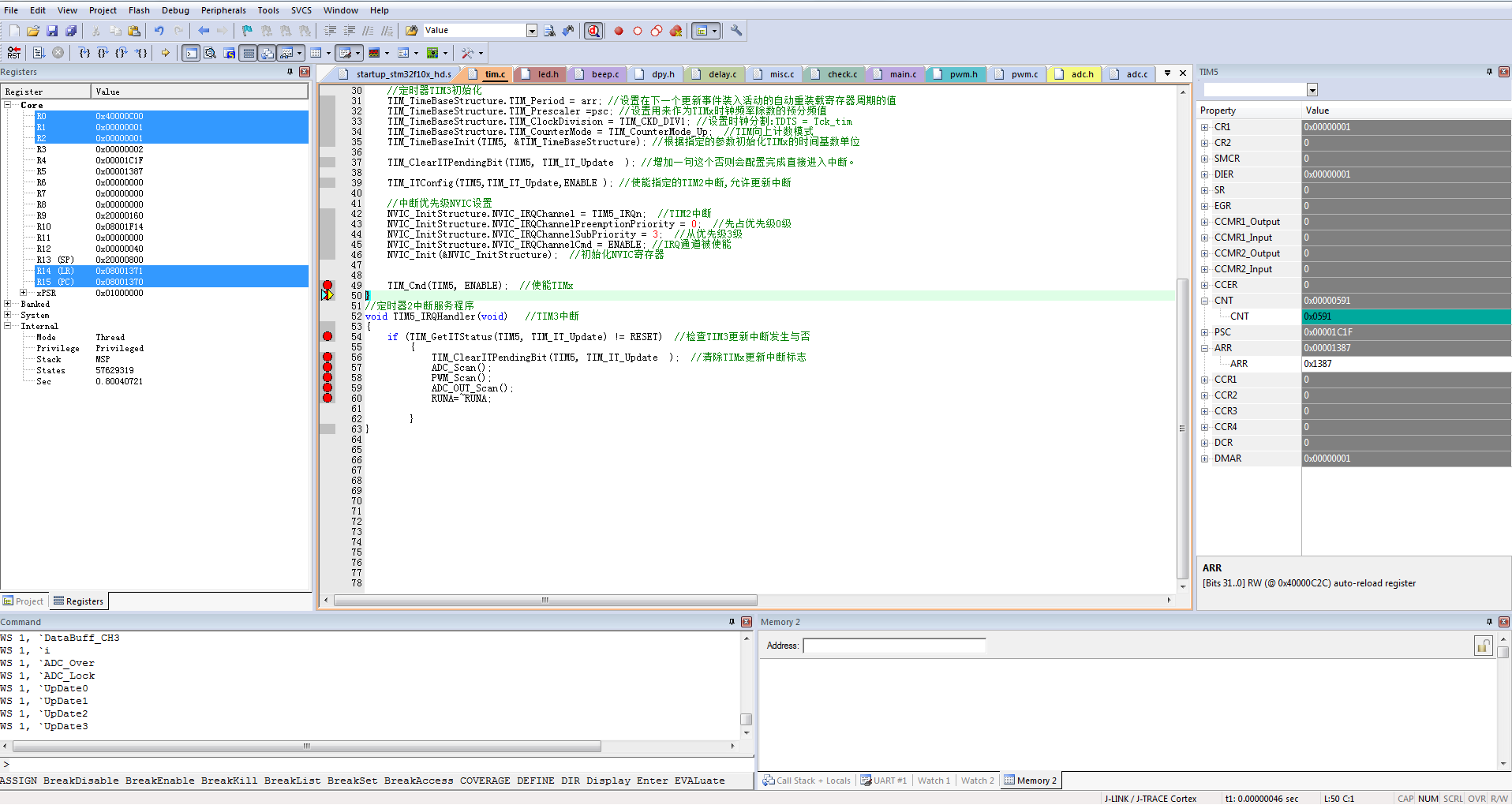

看这里,我只执行了一条指令 ,但是CNT计数器跑了 590个技术,明显的CNT的频率偏高了,所以总是频繁进入定时器中断,而不去中循环。



刘东君
3楼-- · 2019-08-14 17:20
 精彩回答 2  元偷偷看……
openedvxiaowang
4楼-- · 2019-08-14 18:20
刘东君 发表于 2017-9-9 10:32
但是这个通过什么区调整CNT的计数频率呢?

你应该对定时计数器没有完全理解,回去看看手册或者随便找个例程,很容易理解的
刘东君
5楼-- · 2019-08-14 19:59
openedvxiaowang 发表于 2017-9-9 13:41
你应该对定时计数器没有完全理解,回去看看手册或者随便找个例程,很容易理解的

这个是软件设置的问题。。。。和我的程序没关系。。。。我直接用原子的代码也是这个样子的Debug现象
ChaserMCU
6楼-- · 2019-08-14 21:12
晶振频率你选的多大的啊,默认频率高了的话也会出现这种情况哦,选8M
