正常使用光耦隔离电路是不是应该这样处理？

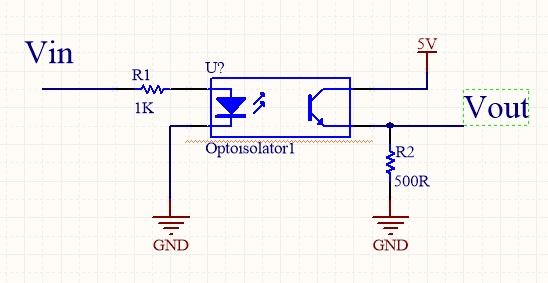

因为发光二极管需要10mA电流，已知输入电平，可以得到R1阻值，因为作为逻辑光耦而不是线性光耦所以通过光敏三极管的电流不能太大，要小于 发光二极管电流*电流比，进而计算出R2
我理解这么计算是不是认为负载电阻比较大？所以负载和R2并联，阻值还是近似为R2？但要是负载的阻值未知，可能比较小怎么办？比如就是个灯？

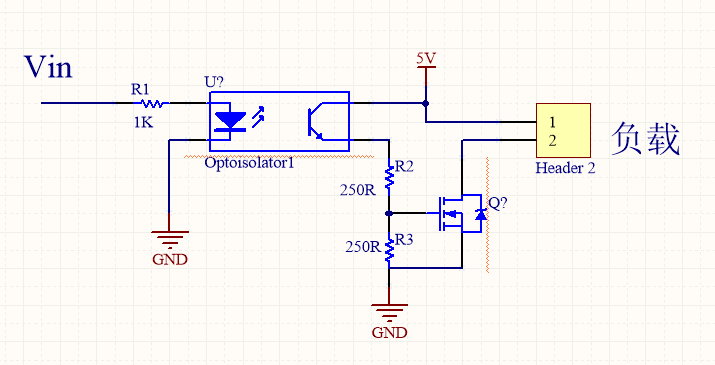

然后我的想法是再加一个MOS管，这样不管负载是什么，只要电流小于MOS管漏级的电流限制（差不多5A），都能接到这个电路
这个电路图有问题吗？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
可参考下
VCC12C是单片机控制端
VIN后可接负载
我的负载是个5V激光灯，什么资料都没有，现在也没有实物，我就是怕电流比较大
我怕的是如果图1的电路，负载电流比较大，经过光敏三极管的电流比较大，可能光耦就处于线性光耦模式了，而不是当开关用的逻辑光耦
所以我想的是图2的电路不就省心了，不用管负载是什么东西了（只要小于5A）
你的那个激光灯，如果是5V的话，那它自身有的内阻就会限定流过灯的电流，你不要看着是个三极管它就会有很大的电流，毕竟你这个不是恒流源，还是会根据负载的实际电阻来计算电流。只要你确定灯是5V的就没事，你还要看灯的功率是多少，假如说你的灯是5W的，就需要1A的电流，你的5V供电也要大于5W，否则你的灯会不正常工作！
