ILI9342驱动的液晶屏颜 {MOD}显示异常

2019-08-14 03:29发布

本帖最后由 Dennis-Zhou 于 2017-5-24 18:45 编辑

使用的液晶屏是2.2英寸横屏,分辨率320*240,驱动芯片是ILI9342。但无论如何怎么调,屏幕显示的颜 {MOD}都不正确
请各位帮我看看,是什么原因造成的。

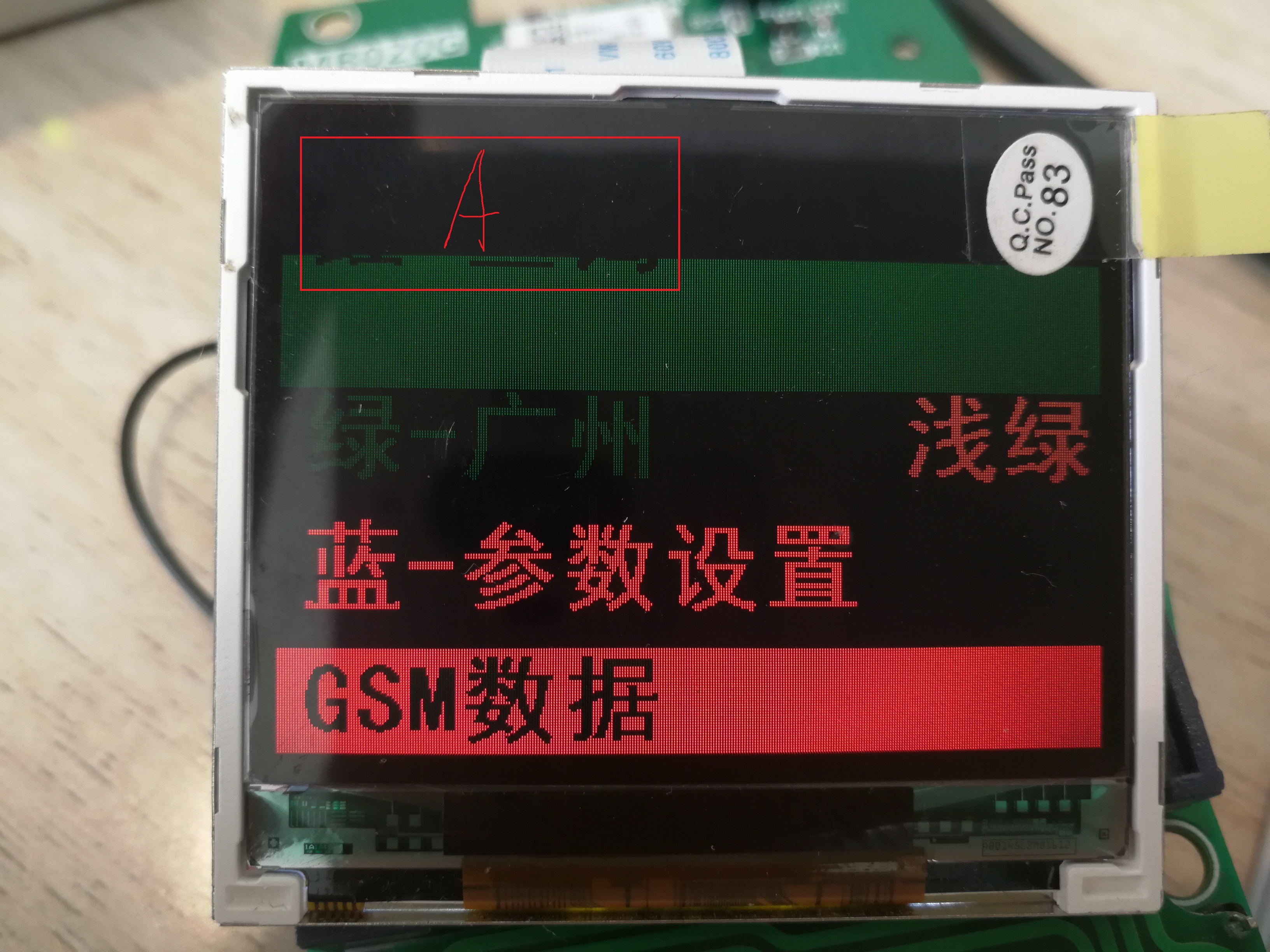

当0x36寄存器配置为0x00:蓝 {MOD}显示为红 {MOD},绿 {MOD}显示为深绿 {MOD},红 {MOD}则无法显示(红框本来是要显示红 {MOD}的,但没有显示);

当0x36寄存器配置为0x08:蓝 {MOD}显示正常,绿 {MOD}显示为深绿 {MOD},红 {MOD}则无法显示(红框本来是要显示红 {MOD}的,但没有显示);


0x21和0x20寄存器都切换过,反正RGB也无法同时显示。

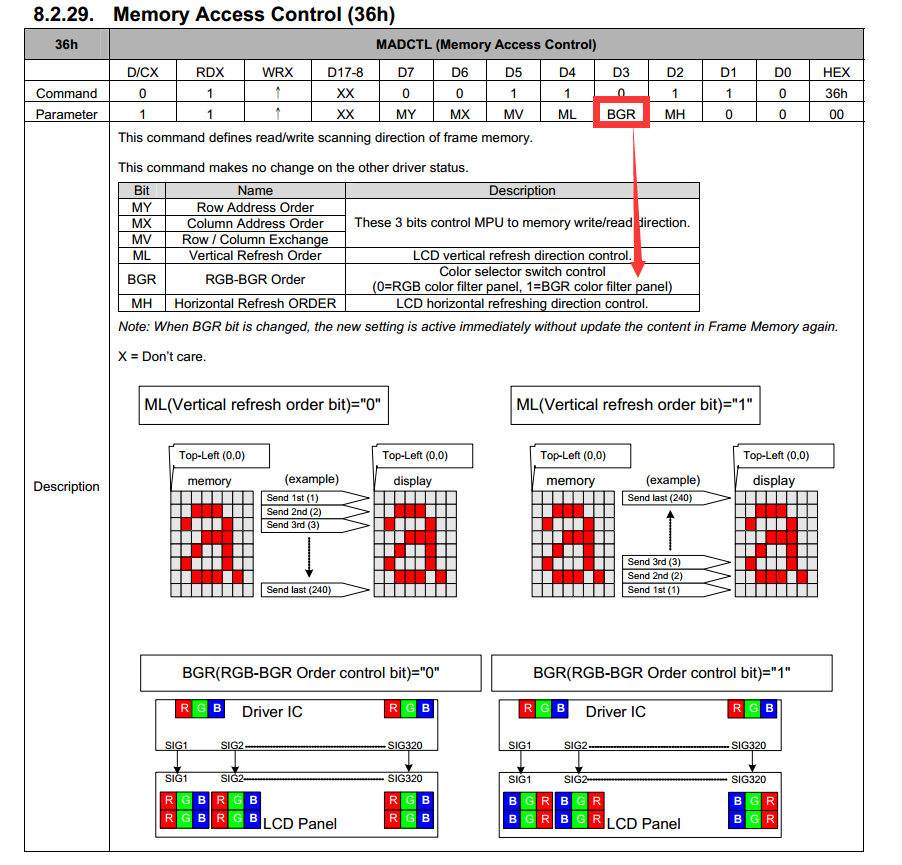

0x36寄存器:



LCD的初始化程序如下:
////======================================
//        //Software Reset
//        TFT8K6204_WriteReg(0x0001);

        //Backlight Control 2
        TFT8K6204_WriteReg(0x00B9);
        TFT8K6204_WriteData(0x00FF);
        TFT8K6204_WriteData(0x0093);
        TFT8K6204_WriteData(0x0042);

        //Display Inversion ON
        TFT8K6204_WriteReg(0x0021);
//        //Display Inversion OFF
//        TFT8K6204_WriteReg(0x0020);


        //Memory Access Control
        TFT8K6204_WriteReg(0x0036);
        TFT8K6204_WriteData(0x0008);
//        TFT8K6204_WriteData(0x0028); //绿蓝
//        TFT8K6204_WriteData(0x0020); //红绿
//        TFT8K6204_WriteData(0x0000);

        //Pixel Format Set
        TFT8K6204_WriteReg(0x003A);
        TFT8K6204_WriteData(0x00055);

        //Power Control 1
        TFT8K6204_WriteReg(0x00C0);
        TFT8K6204_WriteData(0x0025);
        TFT8K6204_WriteData(0x000A);

        //Power Control 2
        TFT8K6204_WriteReg(0x00C1);
        TFT8K6204_WriteData(0x0001);

        //VCOM Control 1
        TFT8K6204_WriteReg(0x00C5);
        TFT8K6204_WriteData(0x002F);
        TFT8K6204_WriteData(0x0027);

        //VCOM Control 2
        TFT8K6204_WriteReg(0x00C7);
        TFT8K6204_WriteData(0x00BE);

        //Backlight Control 1
        TFT8K6204_WriteReg(0x00B8);
        TFT8K6204_WriteData(0x000B);

        //Positive Gamma Correction
        TFT8K6204_WriteReg(0x00E0);
        TFT8K6204_WriteData(0x000F);
        TFT8K6204_WriteData(0x002A);
        TFT8K6204_WriteData(0x0027);
        TFT8K6204_WriteData(0x000C);
        TFT8K6204_WriteData(0x000F);
        TFT8K6204_WriteData(0x0007);
        TFT8K6204_WriteData(0x0058);
        TFT8K6204_WriteData(0x0086);
        TFT8K6204_WriteData(0x0048);
        TFT8K6204_WriteData(0x0009);
        TFT8K6204_WriteData(0x0018);
        TFT8K6204_WriteData(0x000B);
        TFT8K6204_WriteData(0x001B);
        TFT8K6204_WriteData(0x000E);
        TFT8K6204_WriteData(0x0008);

        //Negative Gamma Correction
        TFT8K6204_WriteReg(0x00E1);
        TFT8K6204_WriteData(0x0008);
        TFT8K6204_WriteData(0x0017);
        TFT8K6204_WriteData(0x001A);
        TFT8K6204_WriteData(0x0002);
        TFT8K6204_WriteData(0x000E);
        TFT8K6204_WriteData(0x0003);
        TFT8K6204_WriteData(0x0029);
        TFT8K6204_WriteData(0x0013);
        TFT8K6204_WriteData(0x0039);
        TFT8K6204_WriteData(0x0001);
        TFT8K6204_WriteData(0x0005);
        TFT8K6204_WriteData(0x0003);
        TFT8K6204_WriteData(0x0026);
        TFT8K6204_WriteData(0x0033);
        TFT8K6204_WriteData(0x000F);

        //Display Function Control
        TFT8K6204_WriteReg(0x00B6);
        TFT8K6204_WriteData(0x0000);
        TFT8K6204_WriteData(0x0060);
        TFT8K6204_WriteData(0x0027);
        TFT8K6204_WriteData(0x0000);

        TFT8K6204_WriteReg(0x0011);        //退出睡眠状态
        delay_ms(10);
        TFT8K6204_WriteReg(0x0011);
        delay_ms(10);
        TFT8K6204_WriteReg(0x0029);        //开启显示

////======================================




友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
lvehe
1楼-- · 2019-08-14 08:18
用9341的代码试一下,二者差不多
Dennis-Zhou
2楼-- · 2019-08-14 09:51
lvehe 发表于 2017-5-24 21:45
用9341的代码试一下,二者差不多

这个代码就是在9341的基础上修改过来的。别人的9341、9342代码我试了好几个,都是这样的。
Dennis-Zhou
3楼-- · 2019-08-14 10:44
顶起
Dennis-Zhou
4楼-- · 2019-08-14 13:18
 精彩回答 2  元偷偷看……
cromarti
5楼-- · 2019-08-14 18:52
会不会是接口问题?
Dennis-Zhou
6楼-- · 2019-08-14 21:12
我也觉得有这个可能,我怀疑是数据线DB0-DB15顺序反了,但如果反了,发其它指令应该也无法响应呀,更何况屏幕上字符都显示出来了,说明MCU的指令被LCD正确接收了。  很矛盾。。。
