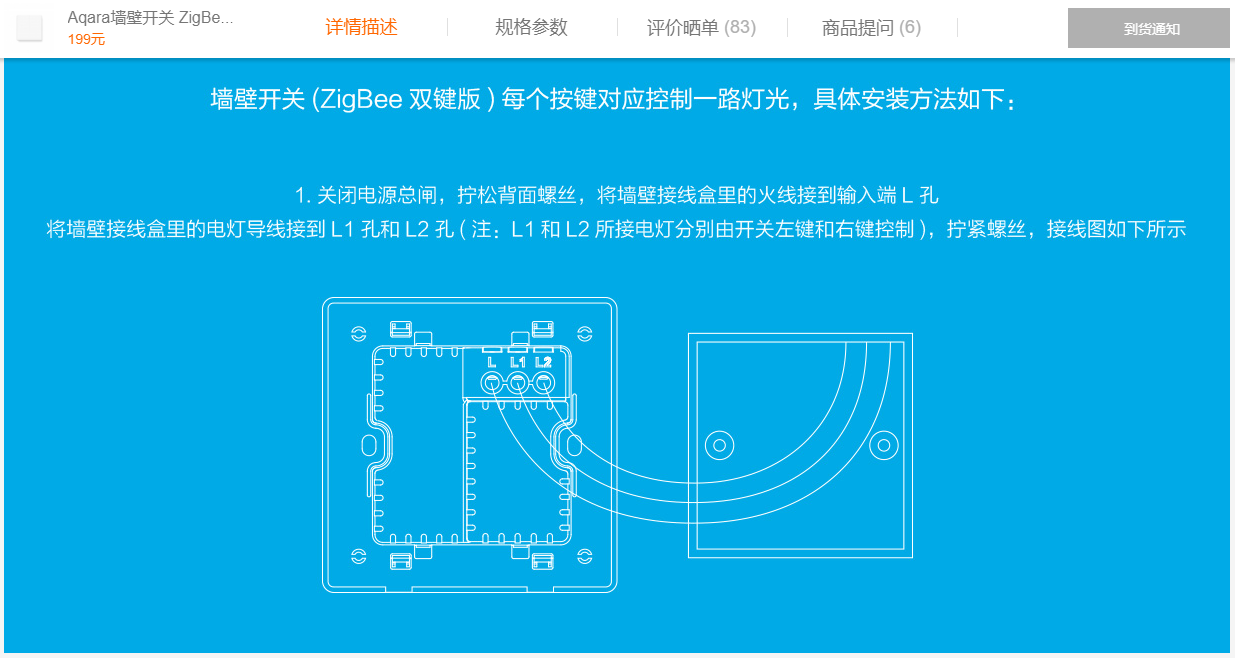

小米的Aqara墙壁开关没有零线接口是怎么实现供电的?

2019-08-14 05:18发布

开关上没有零线是怎么形成回路的?如果我想做一个这样的开关,要怎么实现这种方式的供电?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
正点原子
1楼-- · 2019-08-14 08:36
需要电流很小,估计可以直接用漏电流或者在两根火线之间串联很小的电阻,利用压差取电。
wszdxmh
2楼-- · 2019-08-14 09:16
正点原子 发表于 2017-8-14 00:42
需要电流很小,估计可以直接用漏电流或者在两根火线之间串联很小的电阻,利用压差取电。

这种单火线的智能开关一般都在使用一种叫“单火线电源模块”电流可以达到300mA,所以基本上用的都是zigbee这种低功耗模块+网关的组合方式,基本上没有用wifi的,因为wifi要求>300mA,基本上要在500mA才能稳定工作。
操作系统
3楼-- · 2019-08-14 12:05
 精彩回答 2  元偷偷看……
wszdxmh
4楼-- · 2019-08-14 17:12
操作系统 发表于 2017-8-27 19:23
单火线供电,不太稳定.对产品低功耗是个挑战.另外普通的白炽灯没有问题.节能灯或者LED节能灯可能存在各种各 ...

但是一般家庭的开关盒里面并没有零线,所以想把开关智能化,远程化还是要靠单火线来取电。在暗线里面再走一条地线感觉工作量太大,提高普及门槛。
操作系统
5楼-- · 2019-08-14 22:41
你说的没有错.这是矛盾的.智能的开关要求有电源供电.以前的房子设计电路时,在开关的盒子里,是不会布置零线的.所以才会有人动脑筋来发明这个单线取电.我也研究过一段时间.最终有各种不满意.可能小米的做得好一点..问题会少一点.遇到一些功率小的节能灯,可能还是有点问题的.毕竟,单火线取电没有独立的回路.它是通过负载的漏电或者说是(暗电流)取电的.这个电流要是大了.影响负载的工作稳定情况,可能出现半夜,时不时有闪光的现象.对用户来说这是不喜欢现象.不应该出现这个情况.
wszdxmh
6楼-- · 2019-08-15 02:19
操作系统 发表于 2017-8-27 20:40
你说的没有错.这是矛盾的.智能的开关要求有电源供电.以前的房子设计电路时,在开关的盒子里,是不会布置零线 ...

可能单火线又是智能家居另一个突破点,能提供好的单火线取电方案出货量应该会不少
