帮我看下数码管为什么A段不显示?

2019-08-14 07:12发布

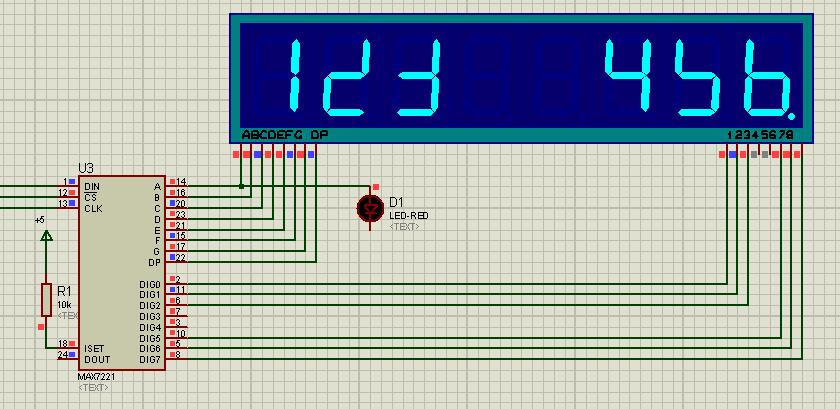

驱动芯片是MAX7221,
还有2个位空着,还再外接16个LED指示灯,
但接第一个LED时,A段就不亮了,接一个电阻也不亮,
哪位大侠帮我分析分析,

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
lovewjl
1楼-- · 2019-08-14 12:31
终于弄好了, okk.jpg

jinggx
2楼-- · 2019-08-14 14:10
 精彩回答 2  元偷偷看……
lovewjl
3楼-- · 2019-08-14 17:56
jinggx 发表于 2017-8-18 20:14
去掉d1

去掉D1是可以正常显示的,

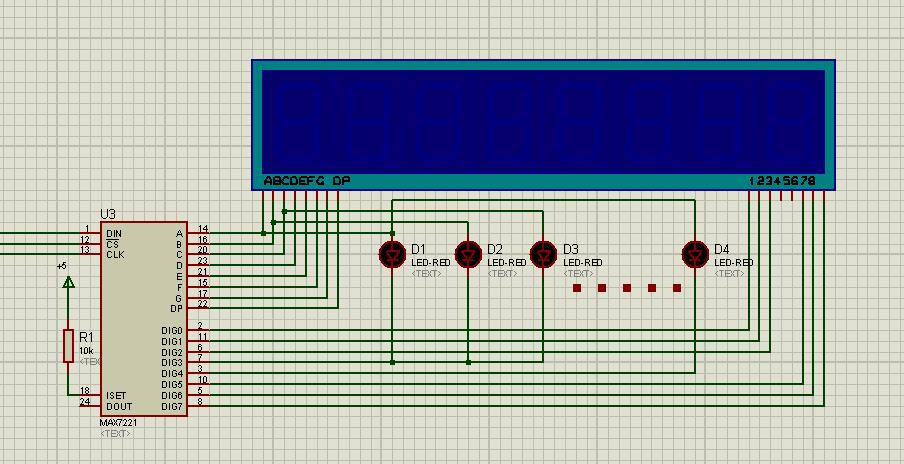

但是我还要外接16个LED,做状态指示用, QQ截图20170818202508.jpg
类似这样。。。。

操作系统
4楼-- · 2019-08-14 22:34
串电阻试一下
csmjmcc
5楼-- · 2019-08-15 00:07
lovewjl 发表于 2017-8-19 09:27
终于弄好了,

请教,外接设备的驱动电路你是如何做的,能否贴图看看。
来俩不甜的
6楼-- · 2019-08-15 04:10
lovewjl 发表于 2017-8-19 09:27
终于弄好了,

非门的驱动能力还挺强的,没必要弄2个非门。直接驱动发光管也能点亮
