AD620放大信号--AD7606进行AD转换。无干扰时数值正常，被干扰后数值混乱。
输入信号是一个压力传感器（电阻桥）但是附近有大功率的感性负载导致叠加了尖峰。目前这个尖峰使用打火机的压电陶瓷模拟。

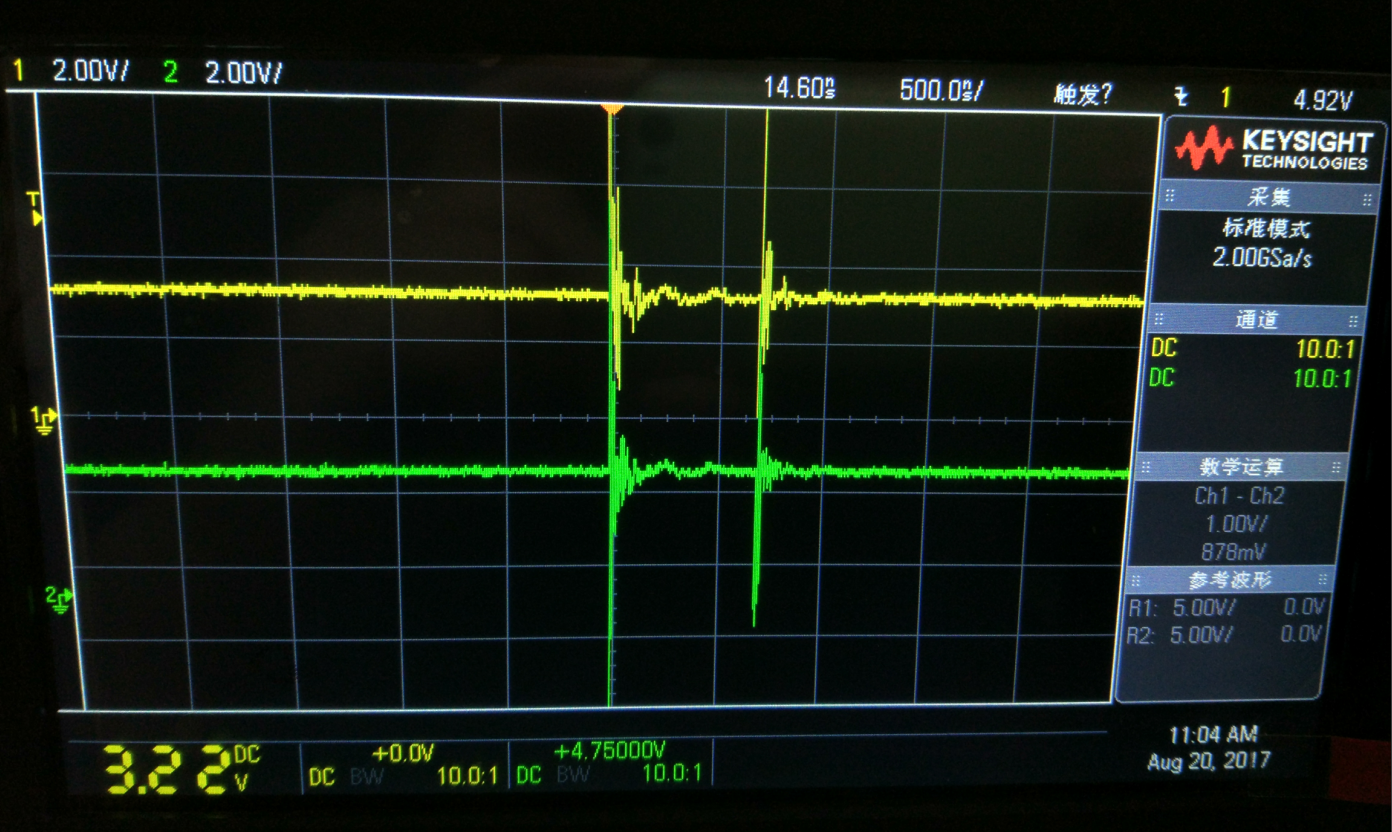

信号输入端，运放电源，AD7606电源都已经加上瞬态二极管保护。在AD7606的SCK，MOSI引脚被数据混乱时波形如下，黄 {MOD}=SCK，绿 {MOD}=MOSI

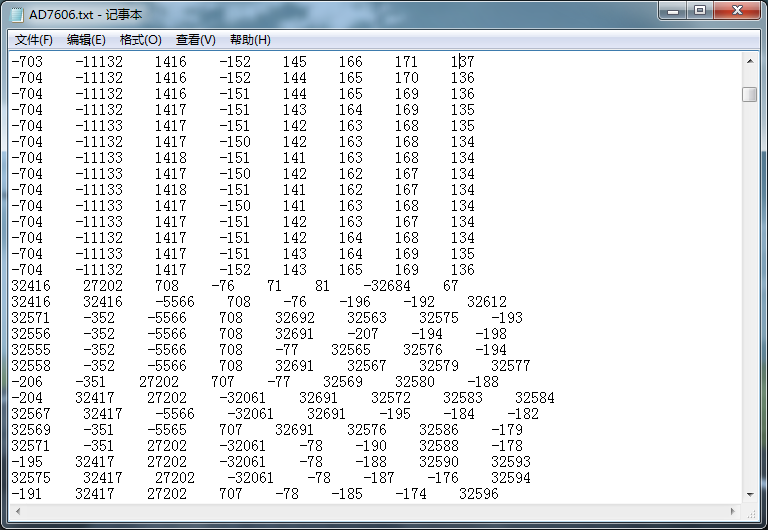

疑似尖峰电压使SPI多了一个时钟信号，导致数据错位。目前有两个方法解决这个问题，但不能根除。1、在程序中每读一次数值后对AD7606和单片机SPI进行一次复位。2、把板子的GND接地，但是这个产品是电池供电，实际中无法接地。
希望各位前辈指点下，谢谢。
输入信号是一个压力传感器（电阻桥）但是附近有大功率的感性负载导致叠加了尖峰。目前这个尖峰使用打火机的压电陶瓷模拟。
信号输入端，运放电源，AD7606电源都已经加上瞬态二极管保护。在AD7606的SCK，MOSI引脚被数据混乱时波形如下，黄 {MOD}=SCK，绿 {MOD}=MOSI
希望各位前辈指点下，谢谢。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
使用官方手册里面的电路。
AD7606是用SPI通信的，现在是尖峰脉冲导致数据错位。
干扰信号源还是干扰spi？能干扰spi总线那就很严重了
