掉电检测电路求教

2019-08-14 07:45发布

3805 3

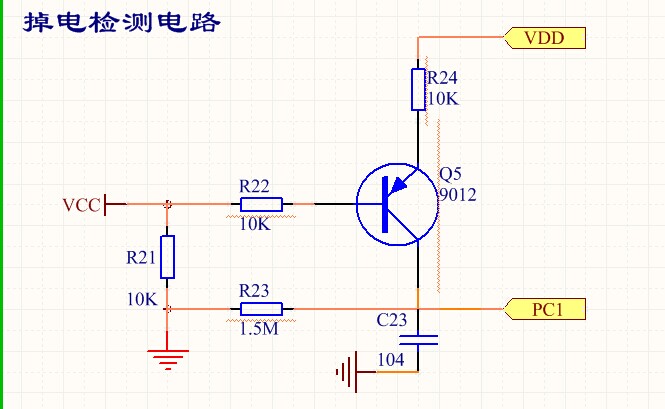

以前用的检测掉电的电路可以使用，

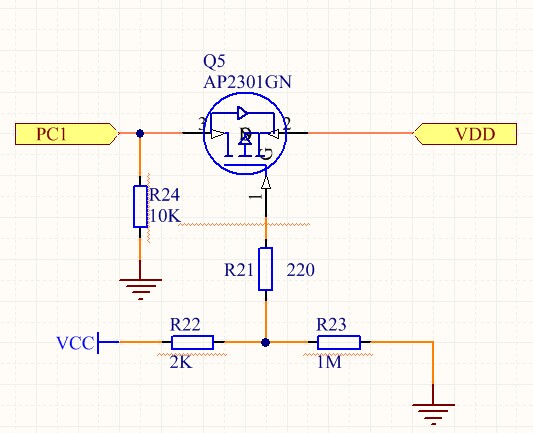

但是现在需要低功耗，准备改为以下电路，

测试发现PC1口检测不到电平变化，一直认为是外部电源VCC以掉电，请大家帮忙分析一下，谢谢！（VCC=5V VDD=3.3V）

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-08-14 13:15

已经解决！电路没有问题，是PCB上有一处过孔未连上，低级错误呀，折腾了快1周才发现。

2楼-- · 2019-08-14 17:48

将下面那个图中的R21改为0欧，R22和R23的比例调成你低电压的门槛试下

3楼-- · 2019-08-14 21:02

楼主，3.3V电源应该还要接个法拉电容吧？要不MCU电源用什么来支撑？
