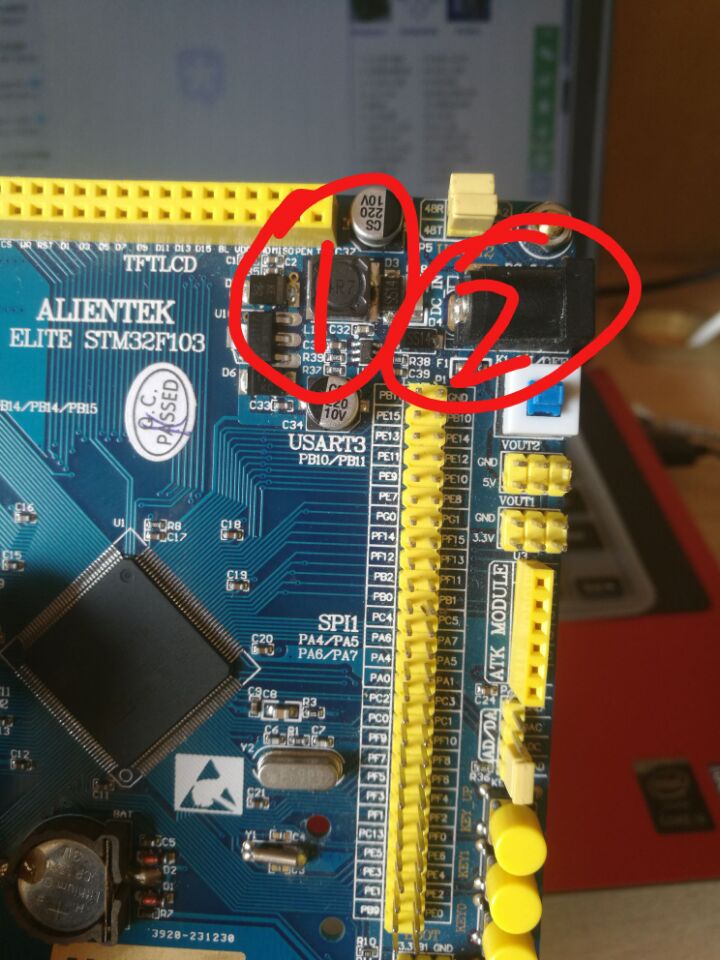

一号位置是烧板子时候冒烟的地方，准确的说是编号4R7元件冒烟，二号位置是板子发烫的地方，准确的说是编号是b的元件位置发烫。其它地方没发烫，板子的USB和ST_LING无法识别。二号位置旁的代号为b的元件两端电压是4.5V，

你如果是把L298的输出端接32的引脚上的话，肯定会烧的，L298输出管脚是11V的，32最高只能到5V，超过5V就会烧单片机，而且L298的输出电流是很大的，所以你的电阻如果流过大电流也会烧。你这个是接线错误！

输出端口是给负载供电的，怎么能接单片机。。。。。    常见的L298N上的5V是逻辑供电端子，也不要用单片机供电，12V是模块供电，都用稳压模块供电，最后再共地，单片机只输出信号。

1.一开始用的时候我没有把板子的地和L298N输入电源的地共地，那时候测得L298N板载5v输出使能端的电压是7V左右（地线参考板子的）———— 除了光耦这类的隔离器件，其他大部分电路不共地是无法正常工作的
2.那时候还可以 ——还可以是什么意思，能正常工作？？！！！ 一般不烧是没有形成回路吧
3.后来共地就达到了输入电源的电压11V左右，电流用万用表测没有电流，很奇怪的是，L298N的输出电流也就几十毫安。   ———— L298N的输出是接电机这类负载的，不是接控制器，直接接单片机肯定烧

看完我都不知道你要用L298干嘛

wxjhby 发表于 2017-8-17 09:27
1.一开始用的时候我没有把板子的地和L298N输入电源的地共地，那时候测得L298N板载5v输出使能端的电压是7V左 ...

L298N的输出我没接什么，就是用万用表测输出的电压电流。发帖是想问问，这样子接可能烧坏的地方有哪些？谢谢了。
