正点原子战舰STM32F103开发板特点和资源介绍

2019-08-14 07:56发布

战舰STM32开发板自面市以来,一直是STM32F1 开发板网络销量冠军,自201210月份至今(20158月),已经累计销售30000多套,并且好评如潮。

一、 资源超级丰富
  • 板载VS1053音频编解码模块,支持音乐播放和录音功能。支持wma/MP3/FLAC/WAV/OGG/M4A/MIDI等音视频格式。
  • 板载DM9000网络模块,支持网络通信功能,10M/100M自适应,支持Web Server/TCP/UDP等,使用lwIP协议 。
  • 支持UCOSIII/EMWIN/FATFS,配套大量源码和学习教程。
  • 板载双RS232串口/RS485/CAN等。
  • 支持USB Slave,可以玩USB读卡器和USB虚拟串口通信。
  • 支持NES游戏(带音频,板载喇叭),性能超越infoNES。
  • 支持手写识别字母数字/拼音输入法。
  • 板载1M byte SRAM,16M byte SPI FLASH,满足海量存储。
  • 支持打电话/收发短信(需购买ATK-SIM900A GSM模块)。
  • 支持30万摄像头拍照保存图片(需购买OV7670模块)。
  • 支持MPU6050六轴加速度传感器DMP姿态解算(需购MPU6050模块)
  • 完全自适应4.3/7寸电容屏,2.8/3.5电阻屏,全屏显示,超炫GUI。
二、 原创资料丰富
    所有资料全部开源,下载链接 :http://www.openedv.com/posts/list/13912.htm
  • 150讲配套视频教程《手把手教你学STM32-CM3》, 并且都有详细的PPT。
  • 2个900页原创pdf教程《STM32F1开发指南》54个实例详细讲解。
  • 可买配套书本书本《原子教你学STM32》,分库函数和寄存器两版本,是pdf教程的印刷版本,由北京航空航天大学出版社权威出版
  • 1个LWIP网络教程《STM32F4 LWIP开发手册》,配套10个例程,并配套视频教程
  • 1个UCOS移植教程《STM32F4 UCOS开发手册》。并配套12个实例,并配套视频教程。
  • 1个EMWIN学习教程《STM32F4 EMWIN开发手册》,配套几十个例程,将会无限扩展。并配有视频教程。
  • 54个原创基础实例+10个LWIP实例+27个EMWIN实例+18个UCOS例程。所有源码都提供。
  • 该要用到的学习资料,芯片手册,软件,等等,光盘都提供。

三、  技术支持好
  • 正点原子具有强大的售后技术支持团队,论坛,旺旺,手机,QQ等都可以做售后。
  • 旺旺:直接提问,直接回复,快捷
  • 论坛:www.openedv.com 几十万回复,数万帖子,原子哥几乎全天在线,可以上去看看哦。可以去论坛浏览一下看看人气哦。
  • QQ群。几十个QQ群,需要加群请联系客服。
  •  电话:紧急问题请直接打原子哥电话
四、 开发板资源详细介绍

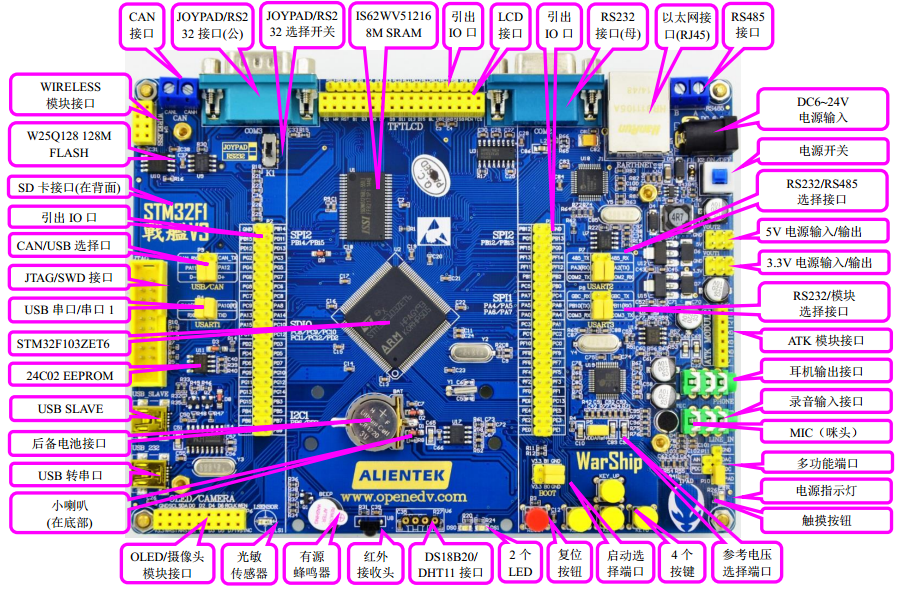

ALIENTEK战舰STM32F103 V3.0的资源图如图所示:

从图中可以看出,ALIENTEK战舰STM32F103,资源十分丰富,并把STM32F103的内部资源发挥到了极致,基本所有STM32F103的内部资源,都可以在此开发板上验证,同时扩充丰富的接口和功能模块,整个开发板显得十分大气。 开发板的外形尺寸为121mm*160mm大小,板子的设计充分考虑了人性化设计,并结合ALIENTEK多年的STM32开发板设计经验,同时听取了很多网友以及客户的建议,经过多次改进,最终确定了这样的设计。        ALIENTEK战舰STM32F103板载资源如下: ◆  CPUSTM32F103ZET6LQFP144FLASH512KSRAM64K ◆  外扩SRAMIS62WV512161M字节 ◆  外扩SPI FLASHW25Q12816M字节 ◆  1个电源指示灯(蓝 {MOD}) ◆  2个状态指示灯(DS0:红 {MOD},DS1:绿 {MOD}) ◆  1个红外接收头,并配备一款小巧的红外遥控器 ◆  1 EEPROM芯片,24C02,容量256字节 ◆  1个板载扬声器(在底面,用于音频输出) ◆  1个光敏传感器 ◆  1个高性能音频编解码芯片,VS1053 ◆  1个无线模块接口(可接NRF24L01/RFID模块等) ◆  1CAN接口,采用TJA1050芯片 ◆  1485接口,采用SP3485芯片 ◆  2RS232串口(一公一母)接口,采用SP3232芯片 ◆  1个游戏手柄接口(与公头串口共用DB9口),可接插FC(红白机)游戏手柄 ◆  1路数字温湿度传感器接口,支持DS18B20 /DHT11 ◆  1ATK模块接口,支持ALIENTEK蓝牙/GPS模块/MPU6050模块等 ◆  1个标准的2.4/2.8/3.5/4.3/7LCD接口,支持触摸屏 ◆  1个摄像头模块接口 ◆  1OLED模块接口(与摄像头接口共用) ◆  1USB串口,可用于程序下载和代码调试(USMART调试) ◆  1USB SLAVE接口,用于USB通信 ◆  1个有源蜂鸣器 ◆  1个游戏手柄/RS232选择开关 ◆  1RS232/RS485选择接口 ◆  1RS232/模块选择接口 ◆  1CAN/USB选择接口 ◆  1个串口选择接口 ◆  1SD卡接口(在板子背面,SDIO接口) ◆  110M/100M以太网接口(RJ45 ◆  1个标准的JTAG/SWD调试下载口 ◆  1个录音头(MIC/咪头) ◆  1路立体声音频输出接口 ◆  1路立体声录音输入接口 ◆  1组多功能端口(DAC/ADC/PWM DAC/AUDIO IN/TPAD ◆  15V电源供应/接入口 ◆  13.3V电源供应/接入口 ◆  1个参考电压设置接口 ◆  1个直流电源输入接口(输入电压范围:6~24V ◆  1个启动模式选择配置接口 ◆  1RTC后备电池座,并带电池 ◆  1个复位按钮,可用于复位MCULCD ◆  4个功能按钮,其中KEY_UP兼具唤醒功能 ◆  1个电容触摸按键 ◆  1个电源开关,控制整个板的电源 ◆  独创的一键下载功能 ◆  除晶振占用的IO口外,其余所有IO口全部引出 ALIENTEK战舰STM32F103的特点包括: 1)  接口丰富。板子提供十来种标准接口,可以方便的进行各种外设的实验和开发。 2)  设计灵活。板上很多资源都可以灵活配置,以满足不同条件下的使用。我们引出了除晶振占用的IO口外的所有IO口,可以极大的方便大家扩展及使用。另外板载一键下载功能,可避免频繁设置B0B1的麻烦,仅通过1USB线即可实现STM32的开发。 3)  资源充足。主芯片采用自带512K字节FLASHSTM32F103ZET6,并外扩1M字节SRAM16M字节FLASH,满足大内存需求和大数据存储。板载高性能音频编解码芯片、双RS232串口、百兆网卡、光敏传感器以及各种接口芯片,满足各种应用需求。 4)  人性化设计。各个接口都有丝印标注,且用方框框出,使用起来一目了然;部分常用外设大丝印标出,方便查找;接口位置设计合理,方便顺手。资源搭配合理,物尽其用。

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
sszhangjian
1楼-- · 2019-08-14 12:48
666666666666666666666666666666666
ks123818444
2楼-- · 2019-08-14 13:11
 精彩回答 2  元偷偷看……
mangguonaiti
3楼-- · 2019-08-14 15:36
战舰真是103系列开发板里里最全面的了
