本帖最后由 很胖的瘦子 于 2015-12-29 19:10 编辑
最近一直要调试485通信，网上的转换器要么没有进行隔离，要么就是太贵，抱着学习的态度就自己做了一个。用下来效果还可以，现在拿出来和大家分享一下
1、USB接口
配备500mA自恢复保险丝，USB接口保护芯片，在热拔插时最大限度保护USB

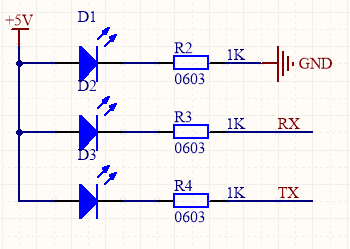

2、LED指示灯
配备电源指示、发射指示、接收指示，方便分析通信流向
3、DC-DC隔离电源
配备金升阳5v-5v隔离电源

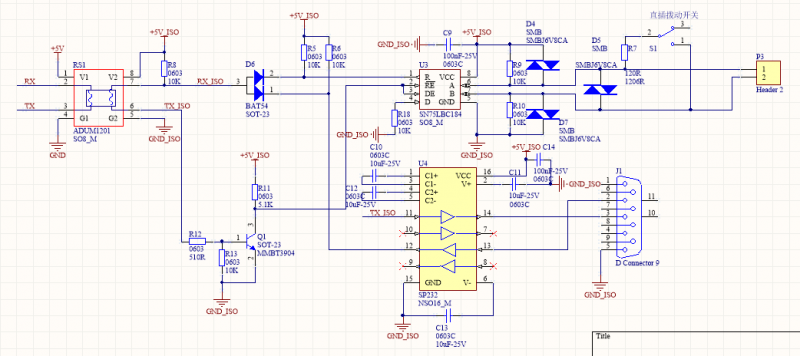

4、TTL转RS485,TTL转RS232
(1)485通信通过三极管实现无极性控制，方便调试
(2)232和485通过一个钳位二极管实现232和485自动切换（注意：同一时刻仍然只能使用一个,485芯片会随着版本修改）
(3)485终端电阻可以通过开关控制使用打开，这样调试器接在通信中端时，不会干扰收发端的正常通信
补充内容 (2016-1-5 20:29):
最近把剩下的打样板子焊接了下，坛友福利45元，需要的联系我969753572
最近一直要调试485通信，网上的转换器要么没有进行隔离，要么就是太贵，抱着学习的态度就自己做了一个。用下来效果还可以，现在拿出来和大家分享一下
1、USB接口
配备500mA自恢复保险丝，USB接口保护芯片，在热拔插时最大限度保护USB
2、LED指示灯
配备电源指示、发射指示、接收指示，方便分析通信流向
3、DC-DC隔离电源
配备金升阳5v-5v隔离电源
4、TTL转RS485,TTL转RS232
(1)485通信通过三极管实现无极性控制，方便调试
(2)232和485通过一个钳位二极管实现232和485自动切换（注意：同一时刻仍然只能使用一个,485芯片会随着版本修改）
(3)485终端电阻可以通过开关控制使用打开，这样调试器接在通信中端时，不会干扰收发端的正常通信
补充内容 (2016-1-5 20:29):
最近把剩下的打样板子焊接了下，坛友福利45元，需要的联系我969753572
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
应该的啊
希望多提提意见
